Configuração de Sub-Documentos
Cada documento de subsistema deve conter pelo menos um Part Studio e uma montagem (Assembly) associada.

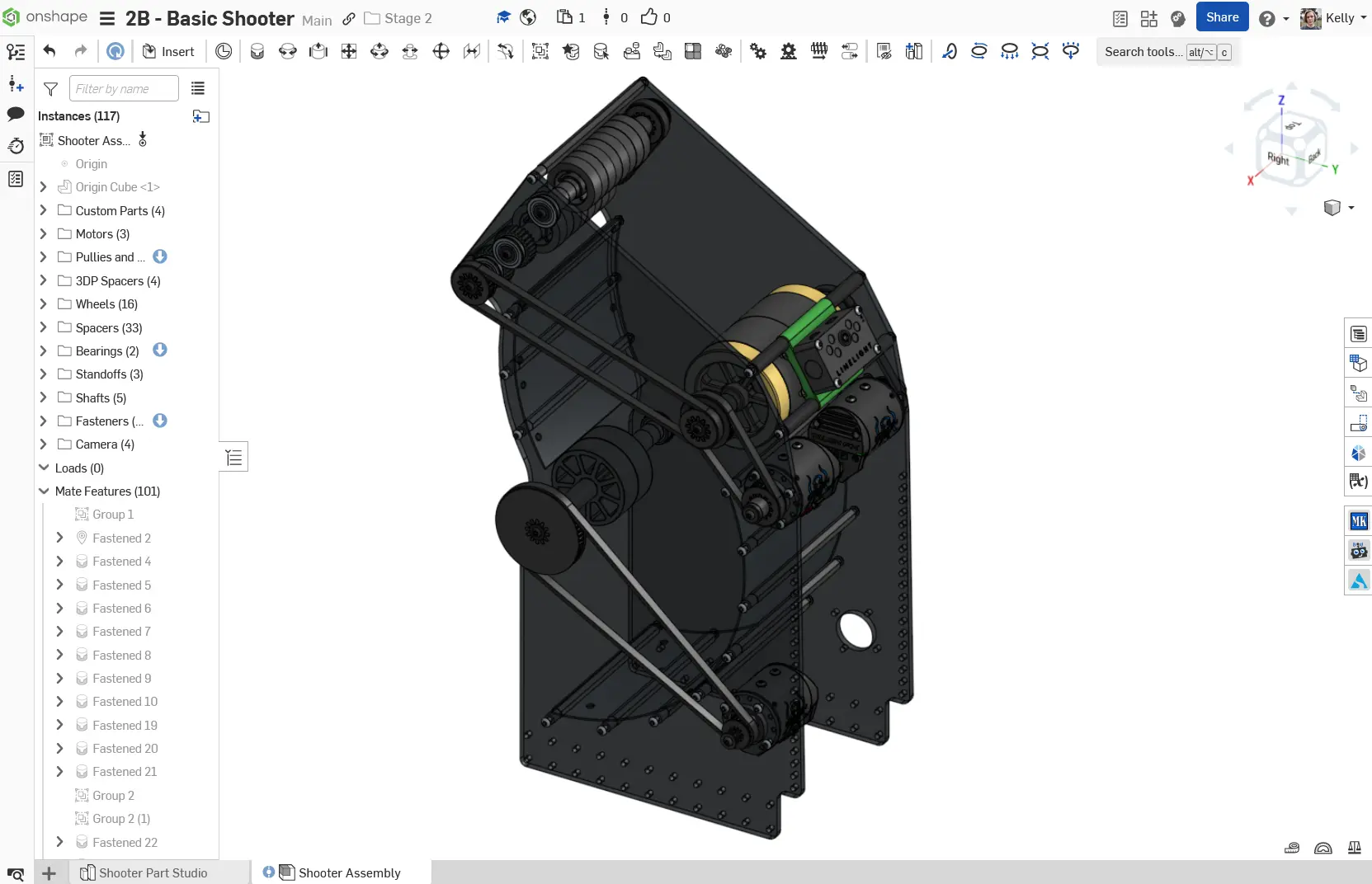

O Shooter Básico da Etapa 2A é um exemplo de subsistema simples sem graus de liberdade móveis adicionais. Ele contém apenas um Part Studio e uma montagem rígida.
Subsistemas com Múltiplos Graus de Liberdade
Seção intitulada “Subsistemas com Múltiplos Graus de Liberdade”Quando um subsistema possui múltiplos graus de liberdade (partes que se movem de forma independente), a recomendação é dividir as partes móveis em montagens rígidas separadas. Cada conjunto que se move como um corpo único deve formar uma montagem “rígida” (sem folgas nem relações móveis internas), enquanto a montagem de nível superior do subsistema apenas define os mates de movimento (revolute, slider, etc.) entre esses blocos.
Uma montagem rígida, ao ser inserida em outra, é tratada como um corpo único sem necessidade de recalcular relações internas. Isso acelera imensamente o tempo de carregamento das montagens superiores. No guia de boas práticas de montagem, você aprenderá a usar o cubo de origem (origin cube) para fixações paramétricas instantâneas.
Por exemplo, em um elevador de múltiplos estágios, pode-se criar uma submontagem rígida para o estágio estático, uma para o primeiro estágio e uma para o carrinho (carriage). A montagem superior do elevador apenas une essas três submontagens usando relações deslizantes (slider mates).

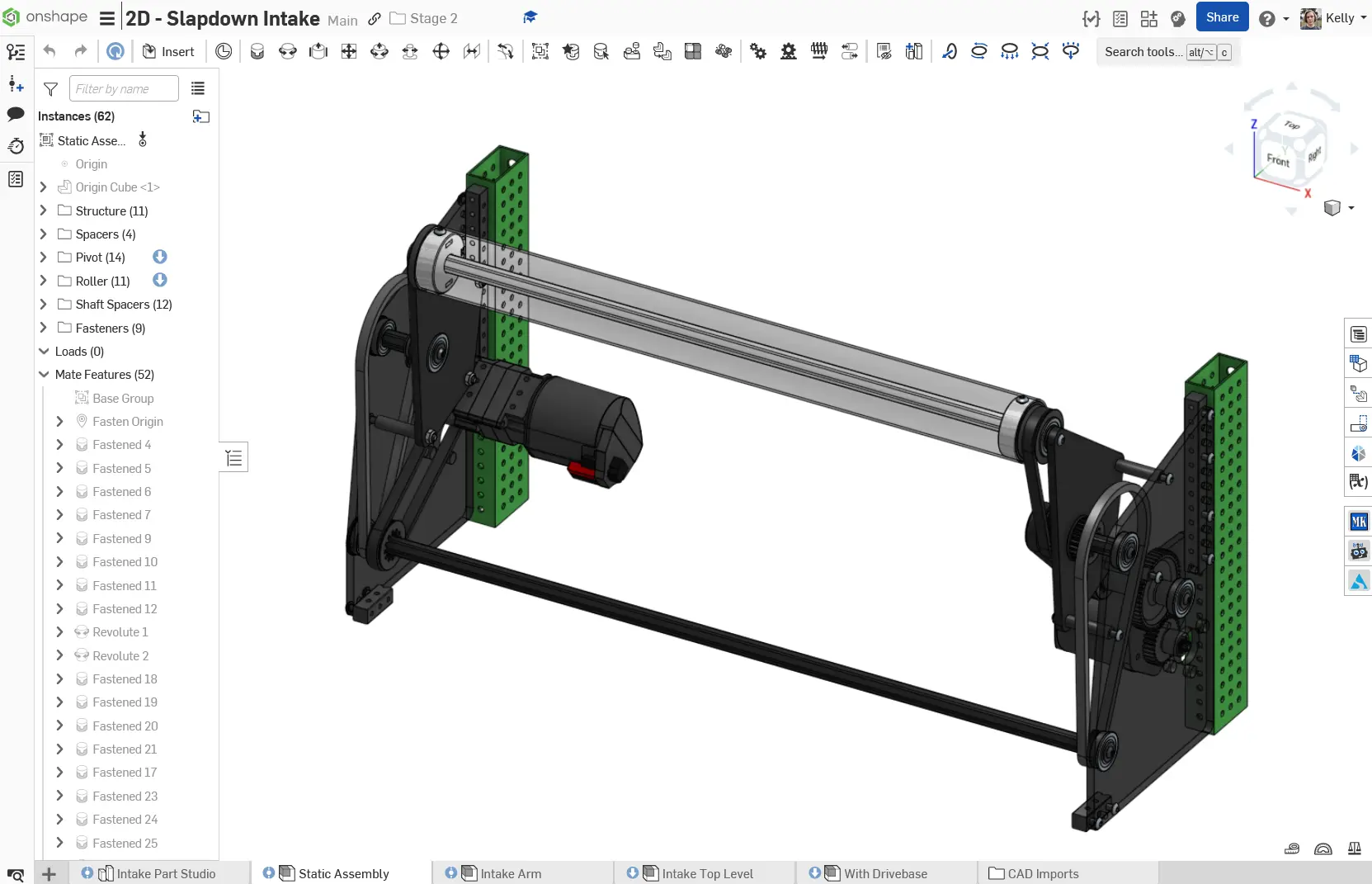

O Intake Slapdown da Etapa 2C é um subsistema composto por uma parte estática e uma parte articulada (pivô). Estruturalmente, ele contém um Part Studio, uma montagem estática para as redutoras e base do pivô, uma montagem rígida para os braços móveis e roletes, e uma montagem superior combinando ambas com uma junta rotativa (revolute mate).

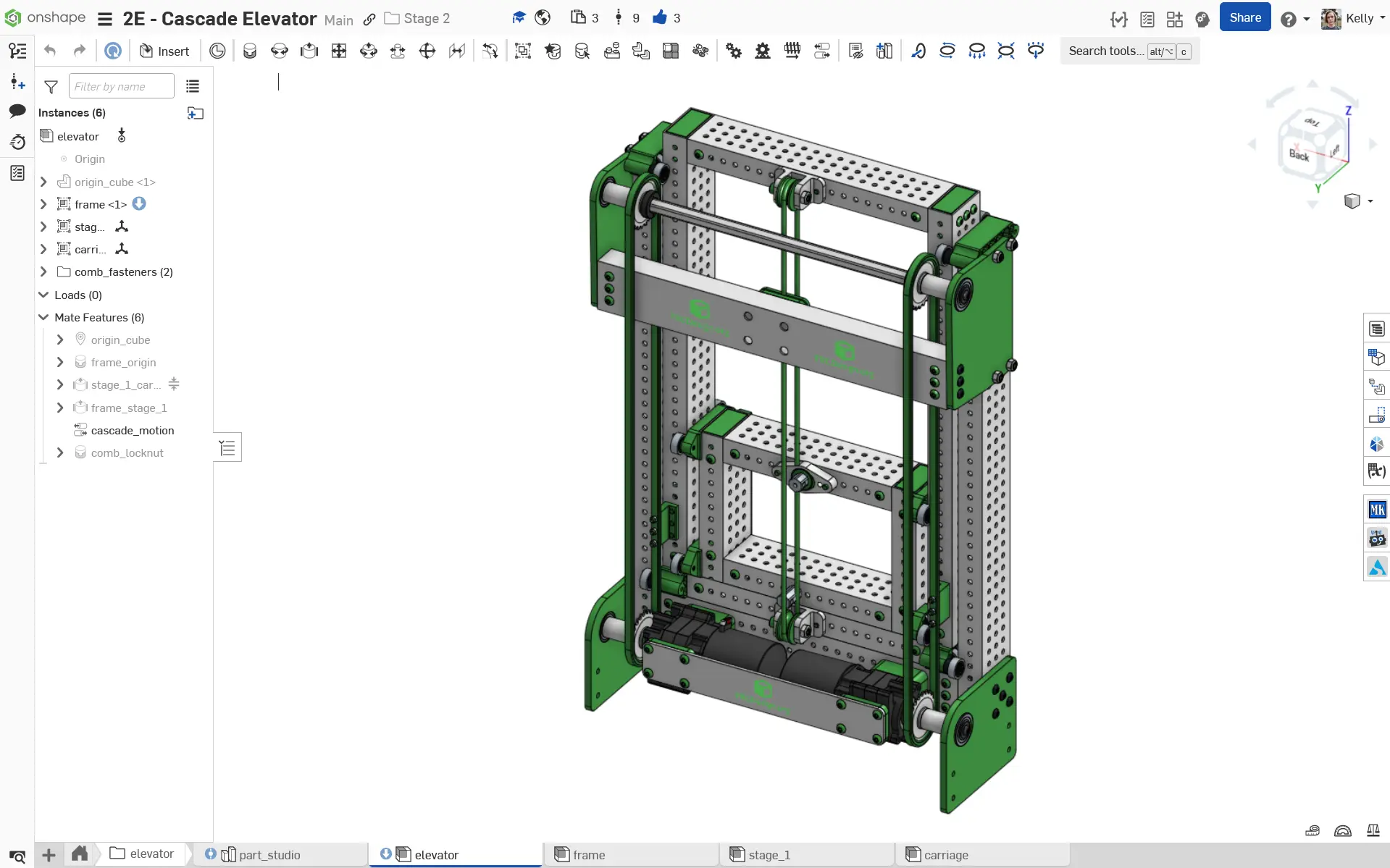

O Elevador em Cascata da Etapa 2D possui uma parte estática e duas partes que deslizam linearmente. Ele reúne um Part Studio, uma montagem estática da estrutura e redutora, montagens para o primeiro estágio e carrinho, e uma montagem superior que une as 3 partes com relações de deslizamento.
