1A: Fundamentos do Onshape - Seção 1
Exercício 4: Desenhando a Estrutura do Chassi
Seção intitulada “Exercício 4: Desenhando a Estrutura do Chassi”Agora que você já desenhou peças individuais, é hora de criar o sketch da estrutura completa de um chassi de tração.
No documento de exercícios que você duplicou, abra o Part Studio do Exercício 4.
Assista ao vídeo abaixo e acompanhe as instruções para criar o sketch do chassi enquanto pratica diversas técnicas de modelagem de peças em contexto:

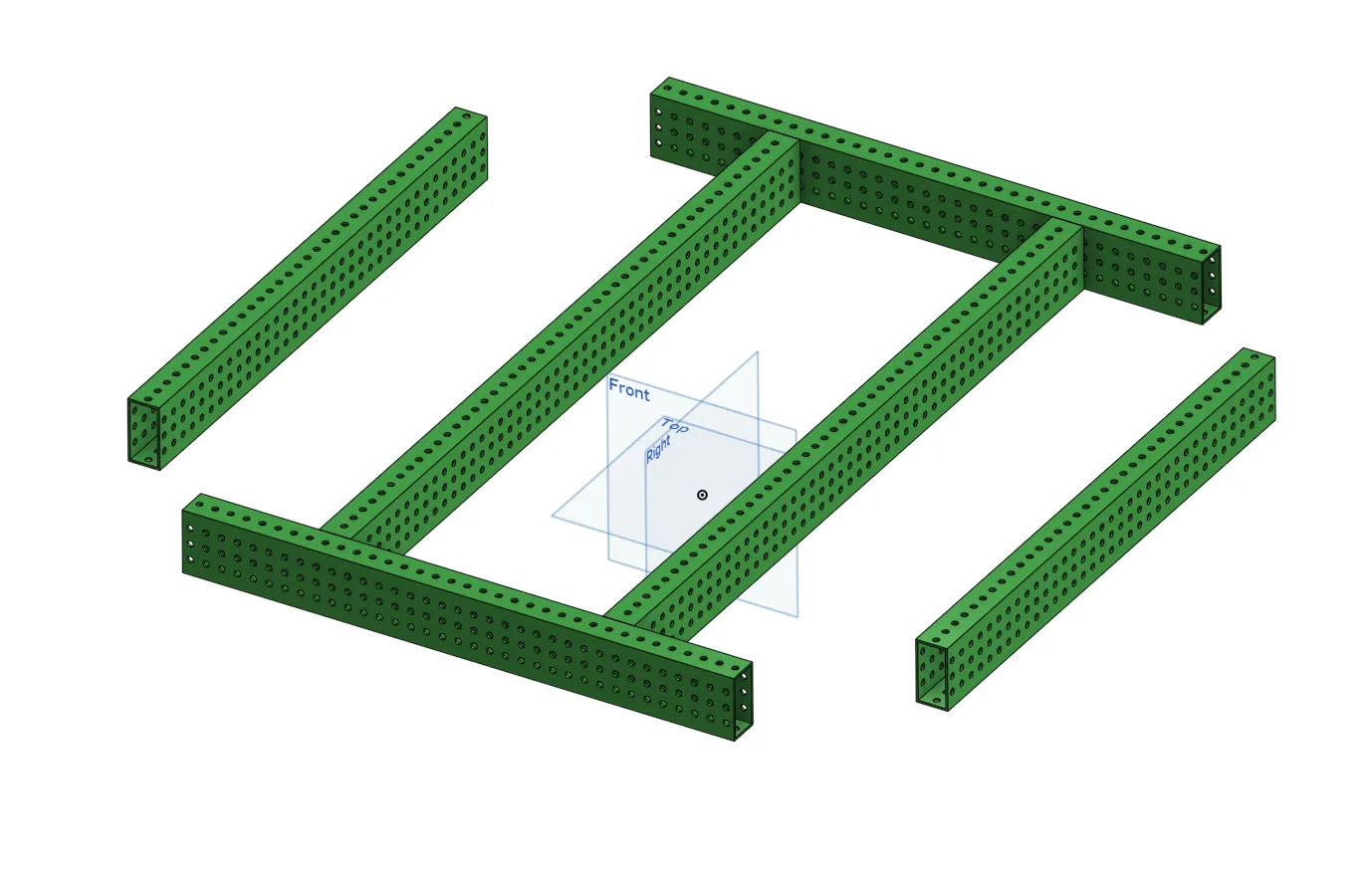

Seu objetivo é esboçar e extrudar os retângulos mostrados abaixo e, em seguida, transformá-los em tubos furados com o Tube Converter.
Lembre-se de espelhar (mirror) ou criar padrões geométricos usando linhas de construção — nunca desenhe ambos os lados manualmente do zero!
- Espelhe as geometrias através dos eixos X e Y.
- Evite o excesso de cotas (overdimensioning) — use restrições de simetria e igualdade sempre que possível.
- Garanta que as vigas transversais também estejam espelhadas simetricamente.
- Use a Origem como ponto central de referência para toda a geometria.
Se o seu sketch estiver totalmente restringido (todas as linhas ficarem pretas), parabéns: você fez da maneira correta! Agora utilize o Extrude Individual e o Tube Converter para transformar o sketch nos tubos estruturais do chassi.
Finalização
Seção intitulada “Finalização”- Adicione as vigas transversais como fez no exercício anterior para completar os tubos do chassi.
- Confira minuciosamente se nenhuma peça se fundiu incorretamente com outra.
- Utilize o ponto da origem e o plano superior (Top Plane) para validar o alinhamento.
- Verifique se os vãos dos tubos deixam o espaço livre correto para o encaixe dos módulos de tração.
Assim que concluir essas checagens, avance para o próximo exercício.
