Algumas equipes optam por aliviar o peso (pocketing) do bellypan para economizar peso e facilitar a passagem de cabos e presilhas plásticas (zip-ties). Um bellypan com padrão de alívio pode economizar cerca de 3 a 4 lbs (1,5 a 2 kg). Contudo, isso adiciona um tempo substancial de usinagem na CNC se a sua equipe fabrica o bellypan internamente, ou encarece a peça caso ela seja encomendada em serviços de corte a laser (ex.: Fabworks). Avalie cuidadosamente essas vantagens e desvantagens com sua equipe.
Se você optar por aliviar o bellypan do seu chassi, você pode seguir as instruções nos slides, que utilizam o FeaturescriptPart Lighten. Você também pode usar os Featurescripts Vent ou Part Lighten para realizar o alívio do bellypan. Embora o fluxo de trabalho varie levemente entre cada Featurescript, o conceito fundamental é o mesmo. Um padrão em formato de losango (diamond pattern) é recomendado pela excelente resistência mecânica e facilidade de modelagem.

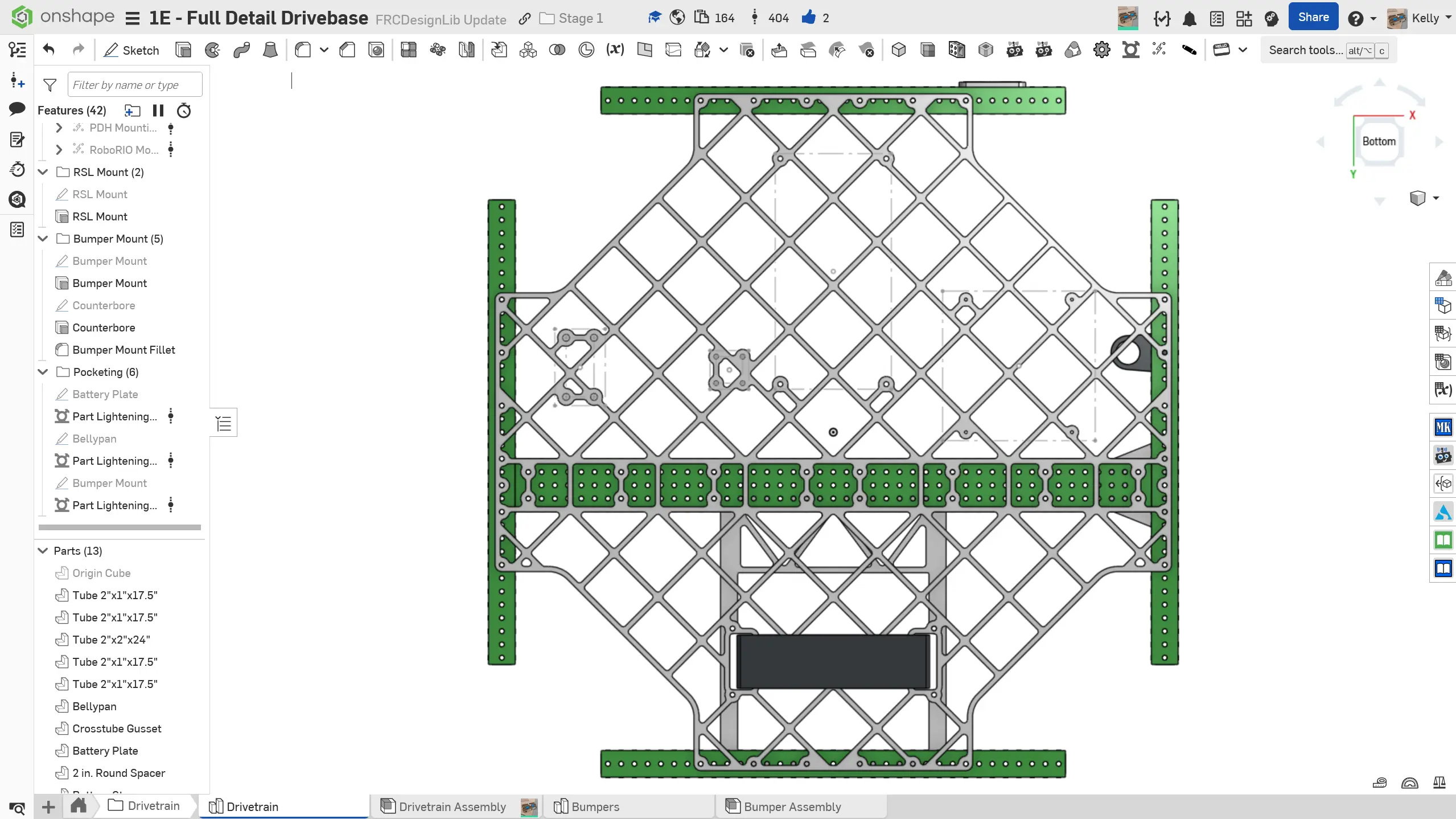

Bellypan aliviado (pocketed).

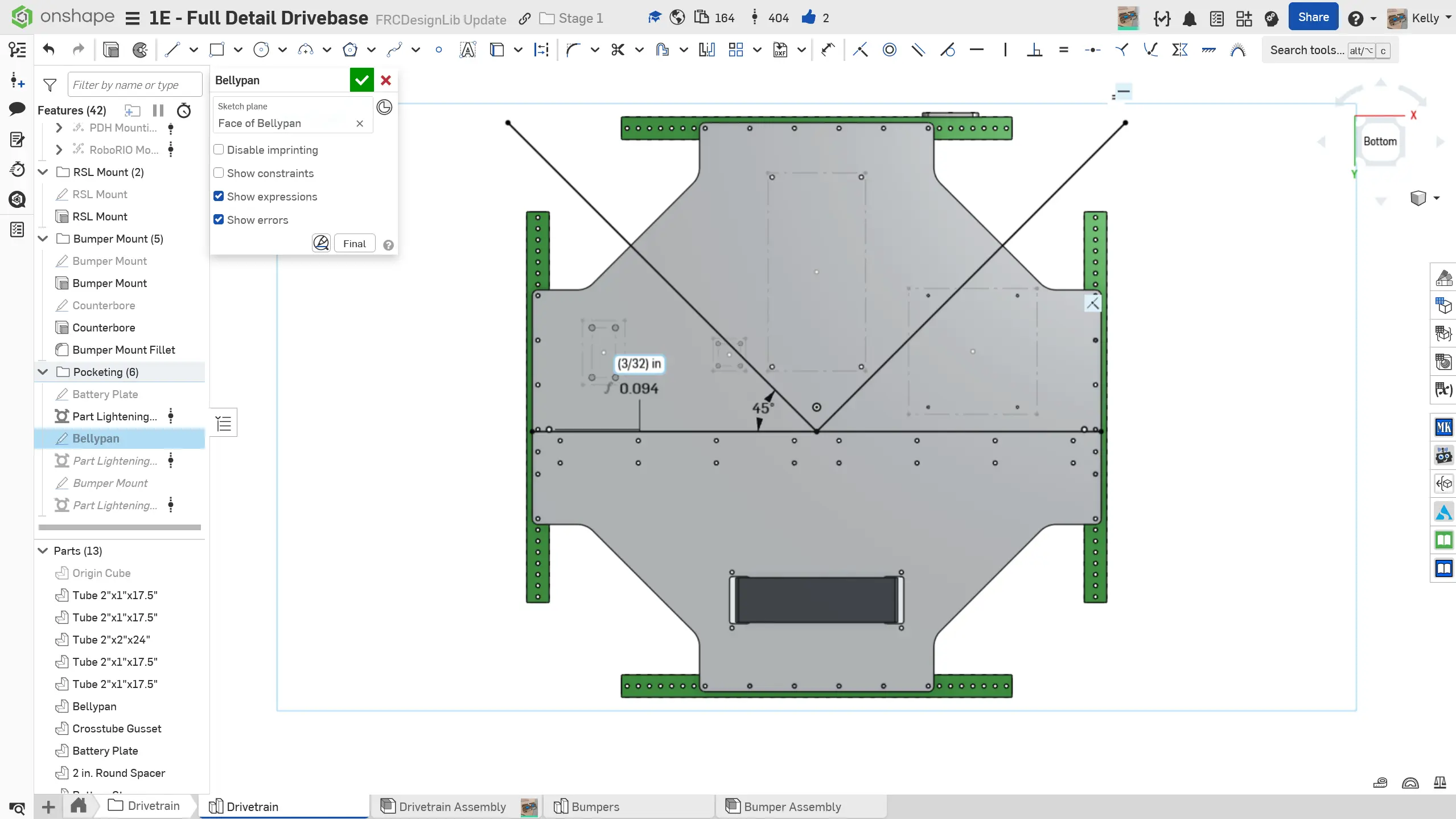

Desenhe duas linhas perpendiculares com ângulo de 45 graus em relação à vertical e uma linha com pequeno deslocamento em relação à aresta do tubo transversal.

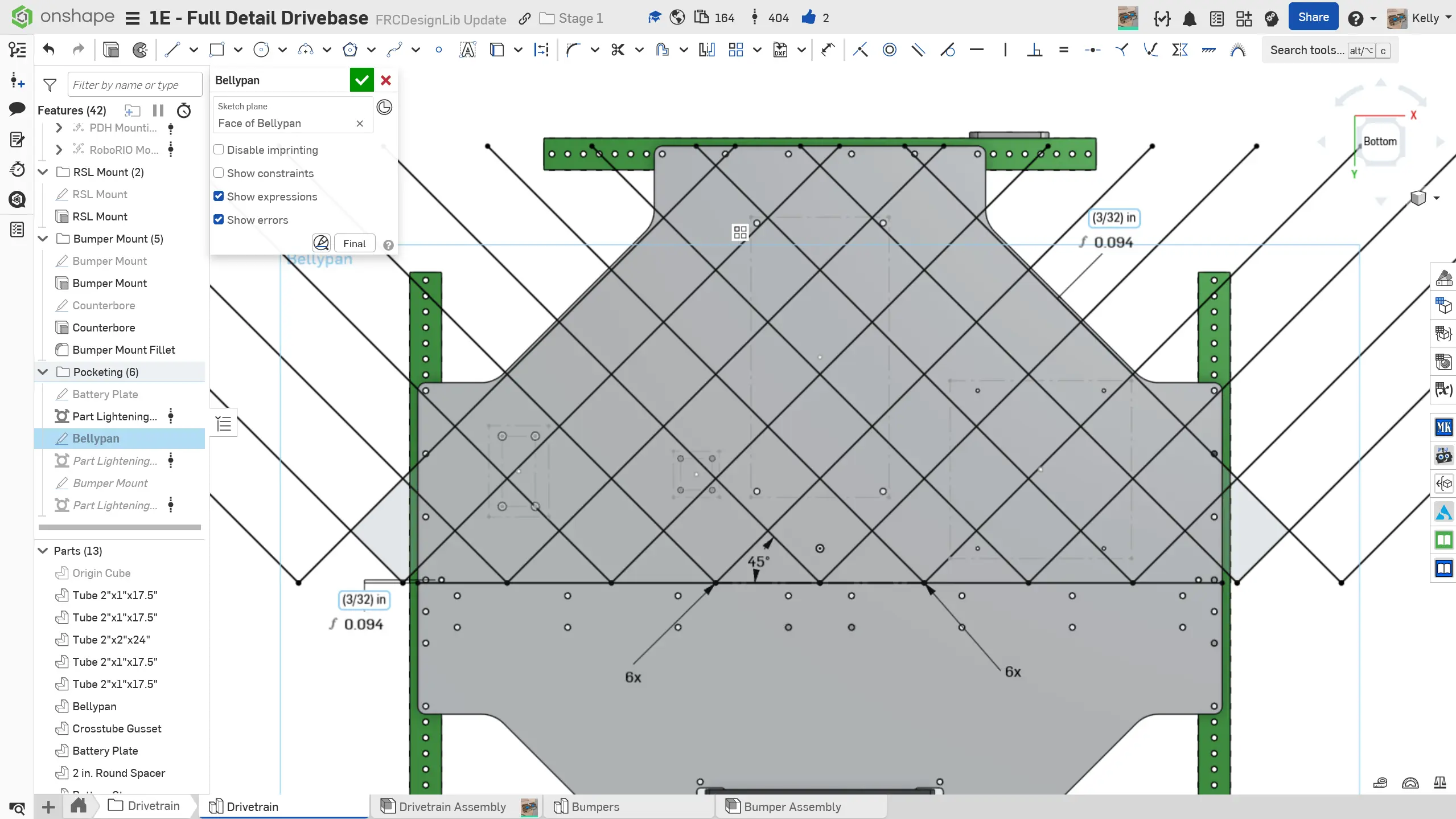

Aplique um padrão linear (Linear pattern) nas linhas diagonais até cobrirem completamente a parte superior do bellypan. Essas serão as nervuras estruturais principais.

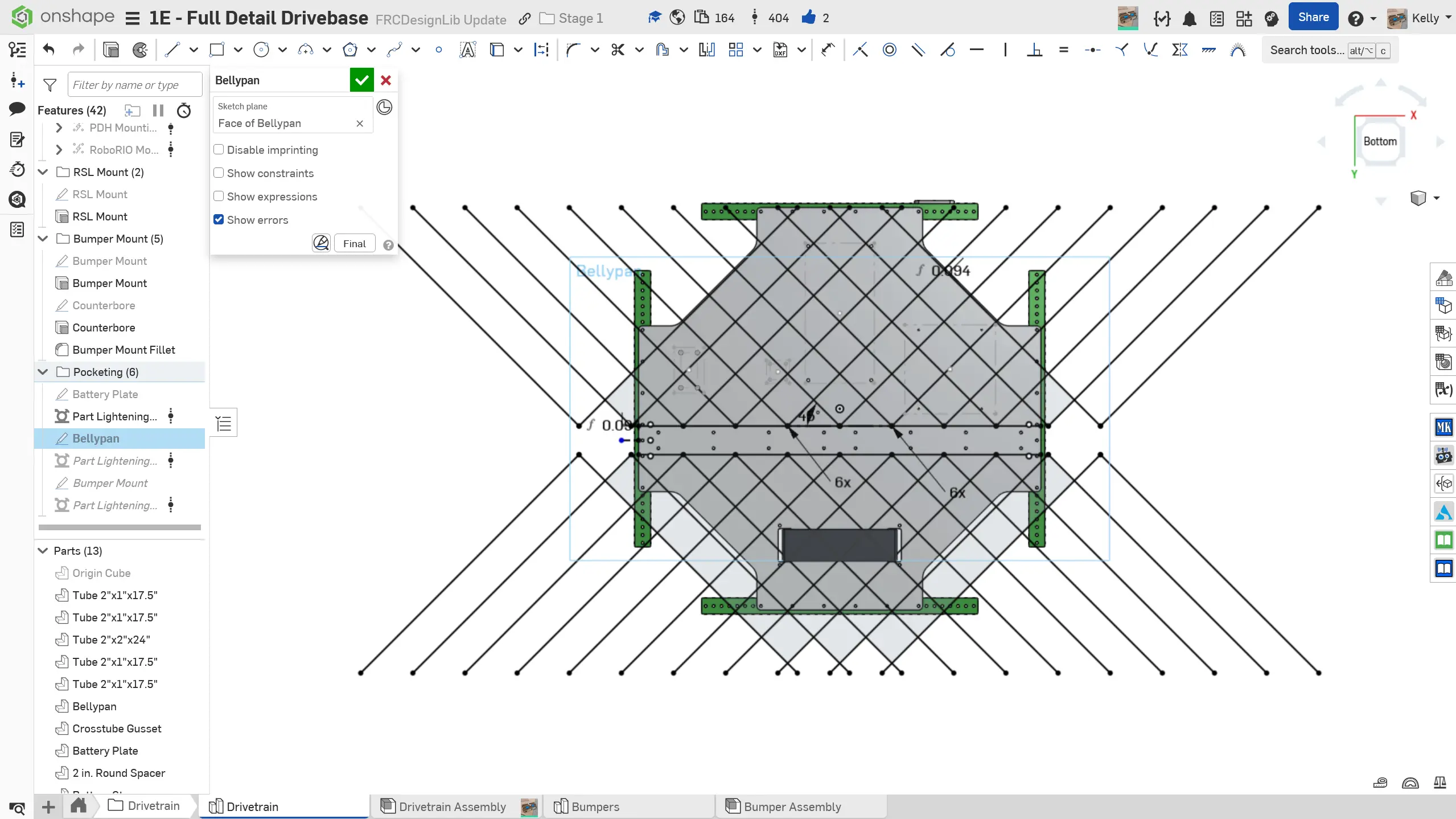

Espelhe as nervuras superiores para a parte inferior do bellypan.
Conecte eventuais “ilhas” de material que possam surgir caso furos de fixação fiquem muito distantes de uma nervura. O vídeo demonstra um fluxo prático que permite visualizar o resultado final do alívio enquanto você desenha novas nervuras.
Use um Featurescript de alívio para realizar o corte no bellypan. As configurações recomendadas são nervuras de 0,15” de largura e raio de ferramenta de 3/16”.
Bellypan aliviado (pocketed).
Desenhe duas linhas perpendiculares com ângulo de 45 graus em relação à vertical e uma linha com pequeno deslocamento em relação à aresta do tubo transversal.
Aplique um padrão linear (Linear pattern) nas linhas diagonais até cobrirem completamente a parte superior do bellypan. Essas serão as nervuras estruturais principais.
Espelhe as nervuras superiores para a parte inferior do bellypan.
Conecte eventuais “ilhas” de material que possam surgir caso furos de fixação fiquem muito distantes de uma nervura. O vídeo demonstra um fluxo prático que permite visualizar o resultado final do alívio enquanto você desenha novas nervuras.
Use um Featurescript de alívio para realizar o corte no bellypan. As configurações recomendadas são nervuras de 0,15” de largura e raio de ferramenta de 3/16”.
