Agora que o part studio está concluído, você pode criar a montagem do chassi (drivetrain assembly).
Assim como nos exercícios práticos do estágio anterior, após inserir e agrupar com Group Mate todas as peças rígidas, você deve fixar o Origin Cube na origem da montagem. Isso garante o alinhamento perfeito entre a origem do part studio e a da montagem.
Comece criando uma nova aba de montagem chamada Drivetrain Assembly dentro da pasta Drivetrain. Siga as instruções nos slides para concluir a montagem.
A montagem.

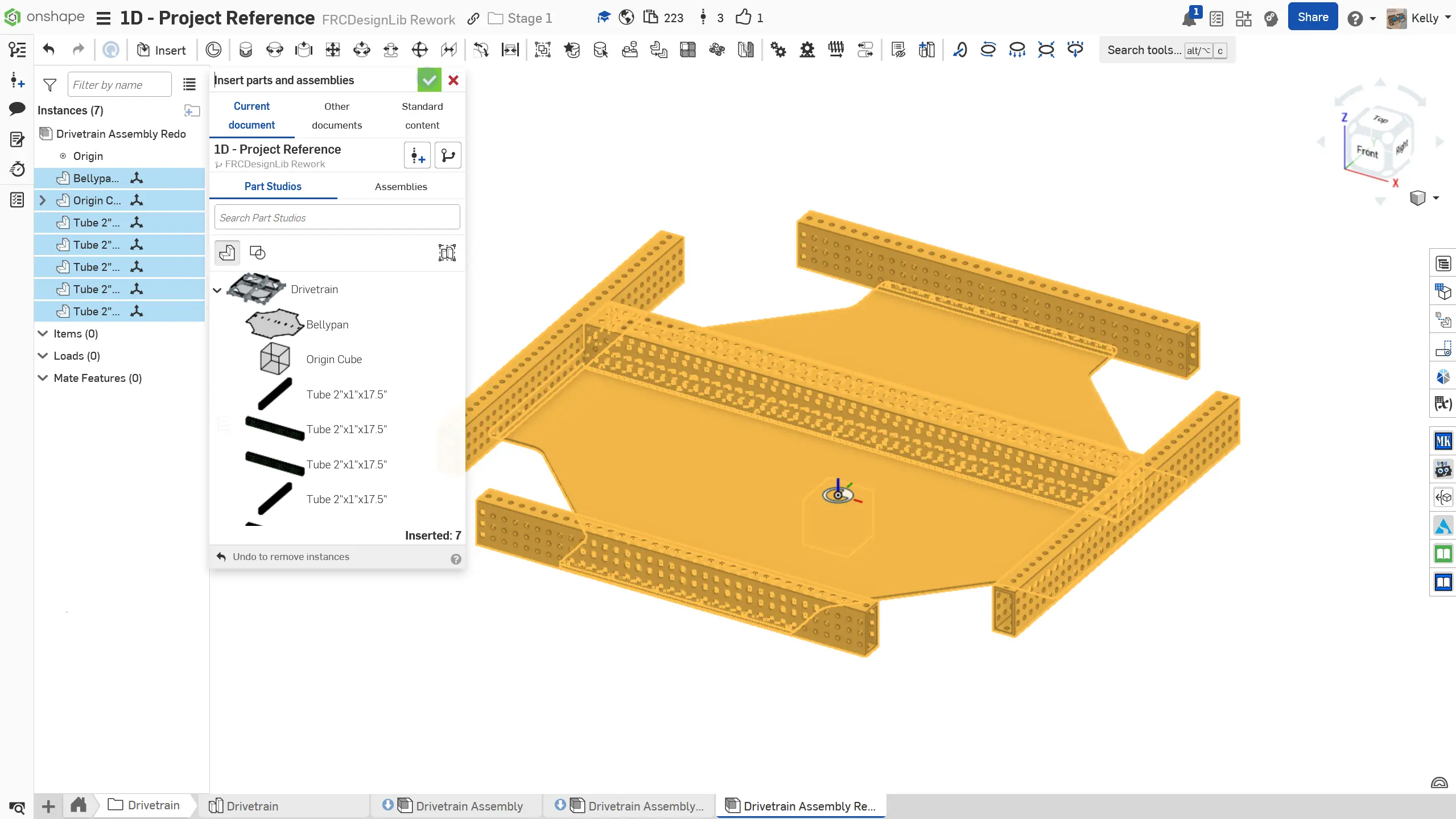

Adicione as peças do part studio à montagem. Como anteriormente, agrupe os componentes rígidos com o Origin Cube via Group Mate e fixe o Origin Cube na origem da montagem.
Insira o módulo simplificado MK4i da FRCDesignLib na montagem e posicione-o com mates no local correspondente.

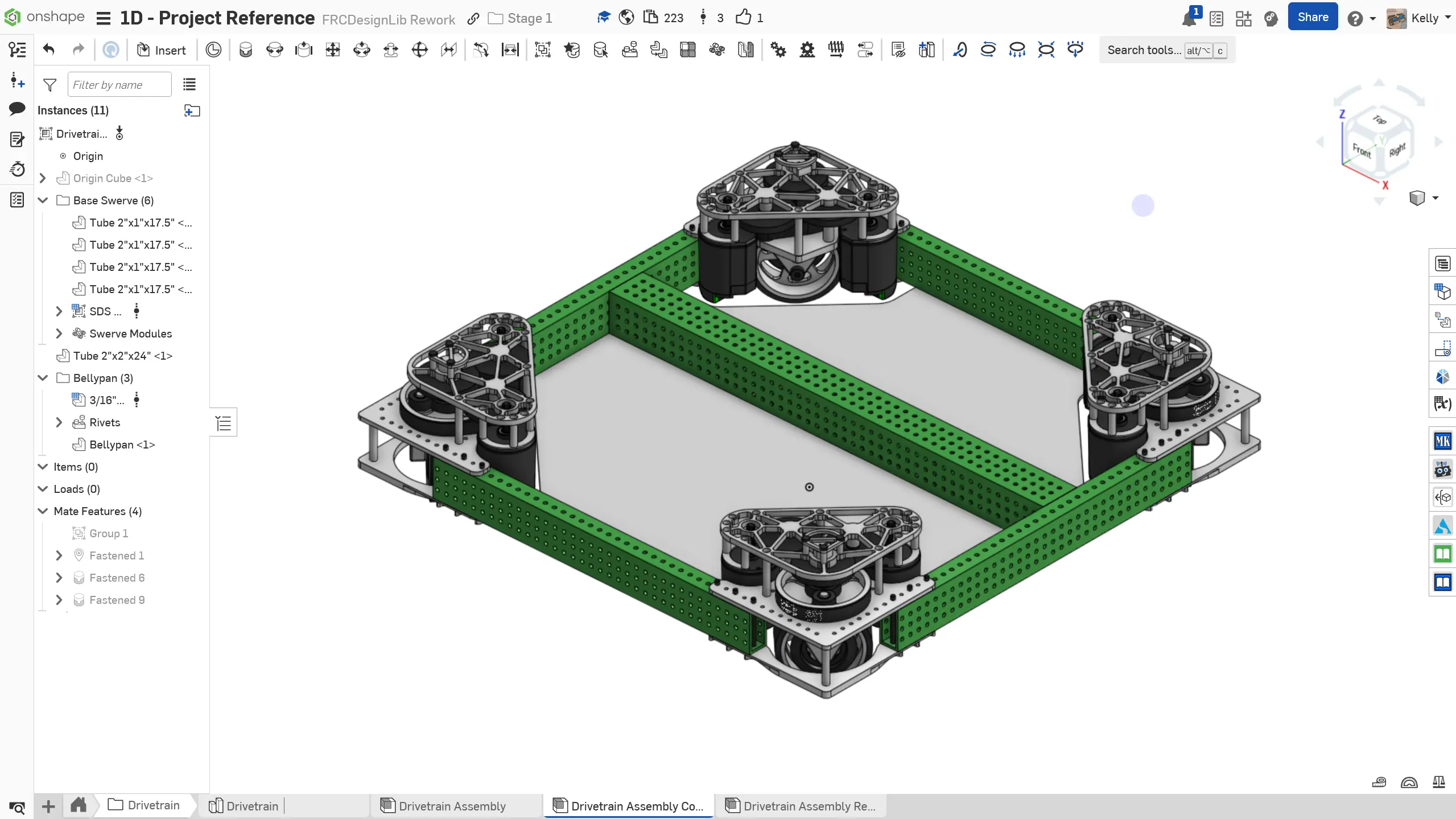

Use a ferramenta Circular Pattern na montagem para finalizar a montagem dos quatro módulos.

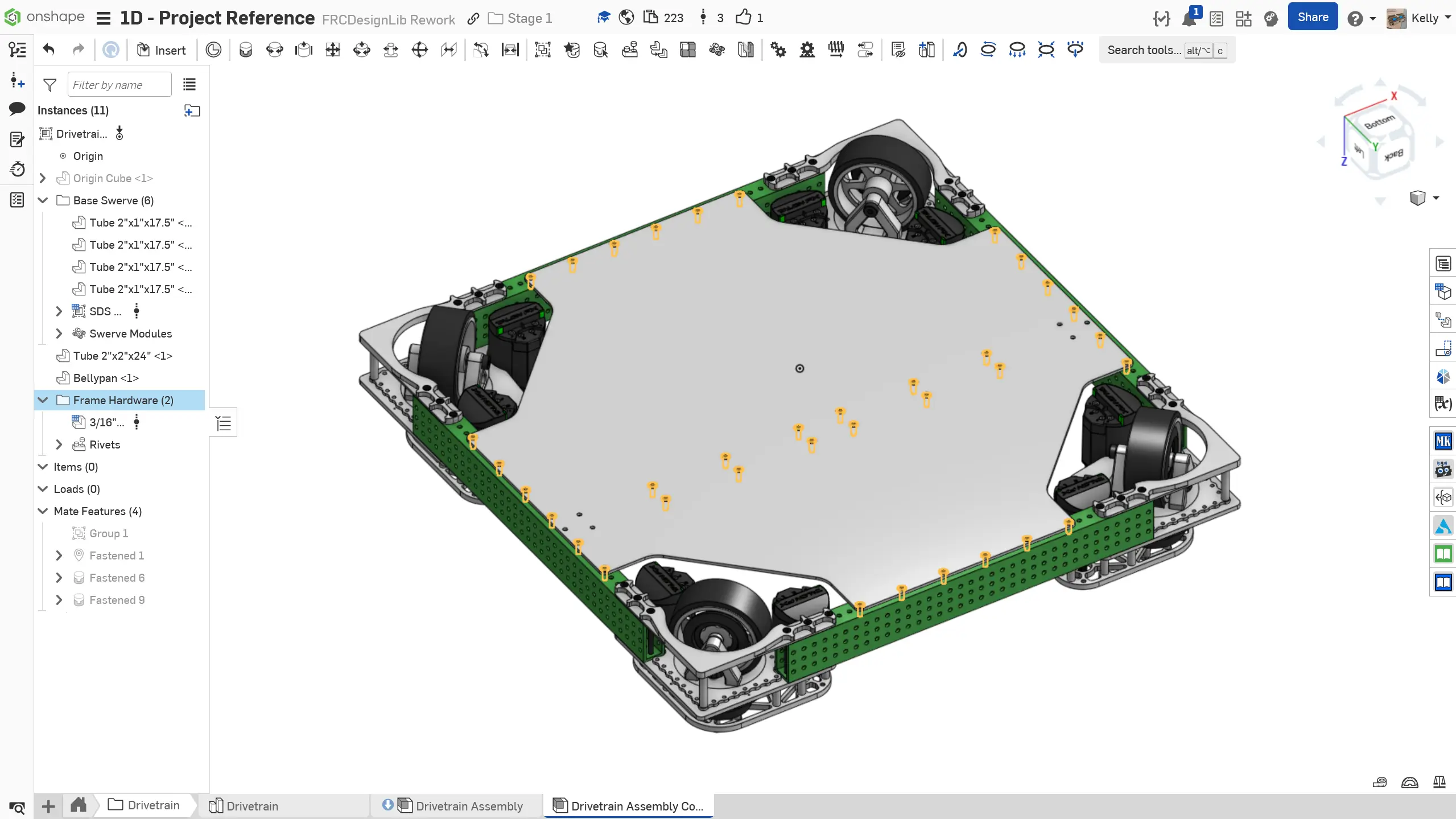

Insira, fixe e replique os rebites cegos de alumínio 3/16” (WCP) (faixa de espessura .125” - .250” Grip Length) da FRCDesignLib nos furos do bellypan. Certifique-se de deixar vazios em cada lado os três furos indicados na imagem, para que parafusos possam ser adicionados quando o gusset for modelado e inserido.
Para finalizar a montagem, organize seus componentes em pastas e nomeie suas replicações.
A montagem.
Adicione as peças do part studio à montagem. Como anteriormente, agrupe os componentes rígidos com o Origin Cube via Group Mate e fixe o Origin Cube na origem da montagem.
Insira o módulo simplificado MK4i da FRCDesignLib na montagem e posicione-o com mates no local correspondente.
Use a ferramenta Circular Pattern na montagem para finalizar a montagem dos quatro módulos.
Insira, fixe e replique os rebites cegos de alumínio 3/16” (WCP) (faixa de espessura .125” - .250” Grip Length) da FRCDesignLib nos furos do bellypan. Certifique-se de deixar vazios em cada lado os três furos indicados na imagem, para que parafusos possam ser adicionados quando o gusset for modelado e inserido.
Para finalizar a montagem, organize seus componentes em pastas e nomeie suas replicações.
Conforme mencionado no Stage 1A, ao selecionar rebites na biblioteca de peças, você notará uma opção de configuração para o grip length (comprimento de fixação). O grip length de um rebite corresponde à espessura total máxima dos materiais que ele consegue unir com segurança. Certifique-se de escolher o comprimento adequado; caso contrário, os rebites podem se soltar facilmente ou não rebitar os materiais com a firmeza necessária.
