1A: Fundamentos do Onshape - Seção 1
Exercício 6: Estrutura Triangular
Seção intitulada “Exercício 6: Estrutura Triangular”Até agora, todos os nossos tubos estruturais eram perpendiculares entre si (em esquadro a 90°). No entanto, muitas vezes robôs utilizam estruturas e treliças com tubos inclinados em ângulo.
Sua Tarefa
Seção intitulada “Sua Tarefa”Neste exercício, você criará uma estrutura de tubos no formato de um triângulo retângulo.

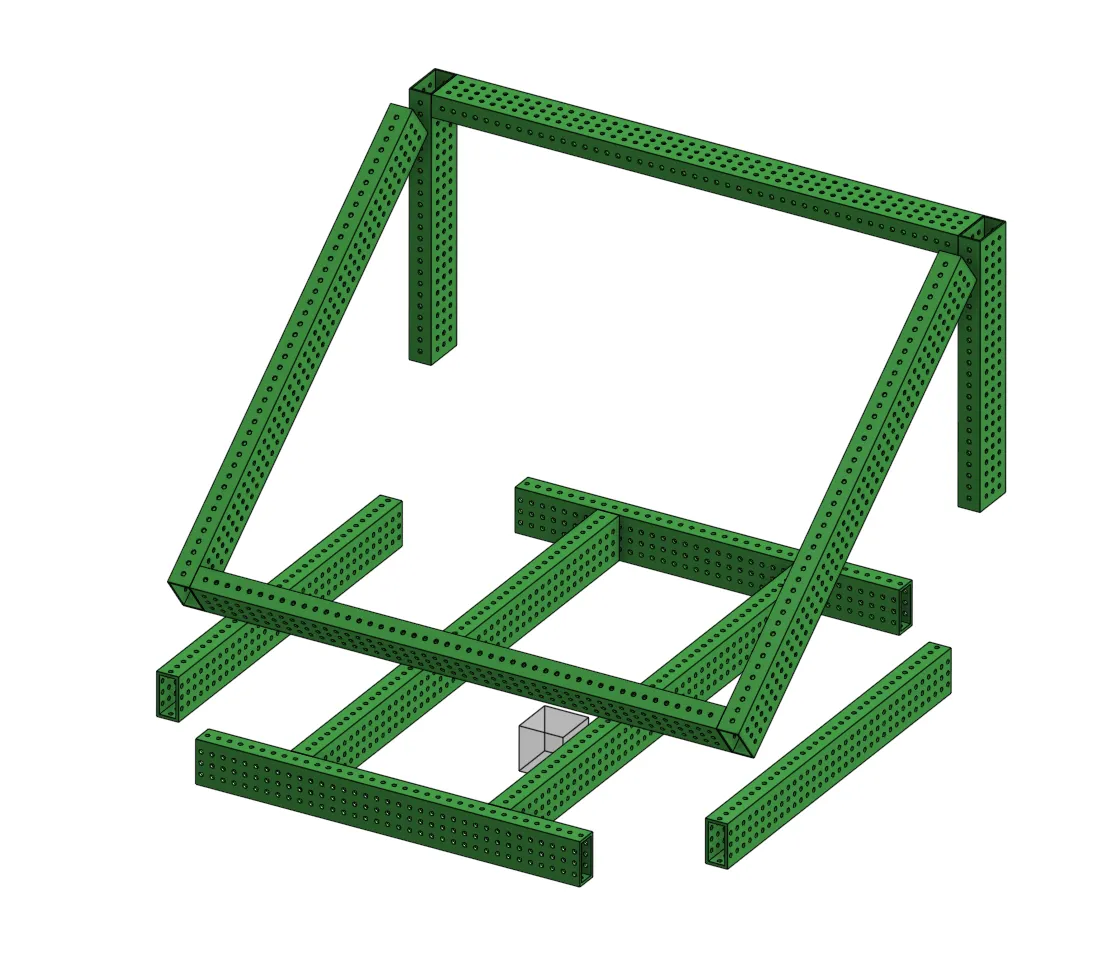

- Replique a estrutura triangular de exemplo. Utilize os conceitos que aprendeu nos exercícios anteriores. Lembre-se de inserir o Origin Cube primeiro!
- Crie ou complemente o sketch de layout lateral primeiro e, em seguida, referencie-o para modelar os tubos 3D.
- Experimente utilizar a ferramenta de sketch
Aligned Rectangle(retângulo alinhado/inclinado) no layout sketch para gerar a geometria angular. Veja as imagens explicativas abaixo.
Retângulo Inclinado (Aligned Rectangle)

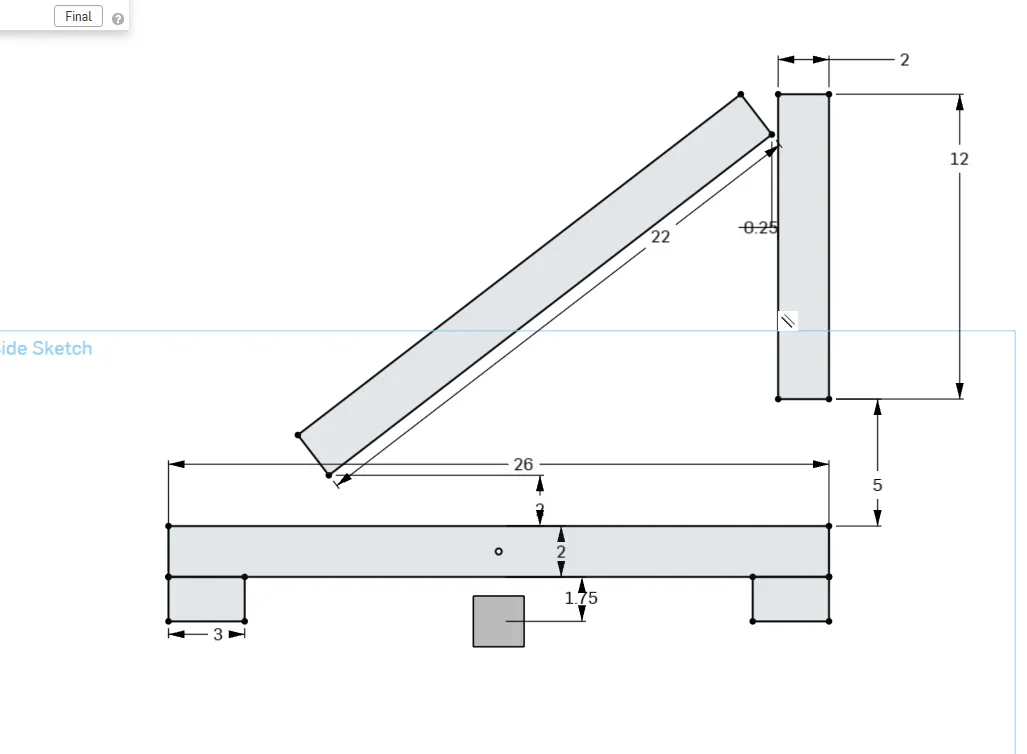

Seção intitulada “Retângulo Inclinado (Aligned Rectangle)”Um retângulo em ângulo pode ser facilmente criado com a ferramenta Aligned Rectangle (busque com Alt + C ou no menu suspenso ao lado da ferramenta de retângulo normal). A inclinação do tubo precisa ser definida no sketch, seja por meio de um ângulo em graus ou por distâncias lineares nos eixos, conforme a necessidade do projeto.
O canto superior do tubo diagonal fica alinhado horizontalmente com o topo do tubo vertical direito.
Finalização
Seção intitulada “Finalização”Assim que concluir a modelagem da estrutura triangular, faça uma pausa de 5 minutos.
Ao retornar, revise o que construiu. Há interferências ou peças colidindo? Você referenciou o sketch de layout mestre o máximo possível? Experimente alterar uma cota no sketch de layout para verificar se a estrutura 3D se adapta automaticamente. Se o modelo 3D não responder às mudanças no layout, o que você poderia ajustar nas amarrações geométricas para torná-lo verdadeiramente paramétrico?
Após conferir sua estrutura, avance para a Seção 2 para começar a desenhar gussets (chapas de junção) e placas de reforço!
