Exercício 1: Suporte da Bateria

Exercício 1: Suporte da Bateria (Battery Holder)

No projeto de referência, a bateria é posicionada horizontalmente sobre o bellypan. Ela é presa com uma cinta de 2” de largura que envolve a bateria e o bellypan para travá-la com segurança.

Instruções

Adicione um suporte de bateria ao seu chassi. Você pode se inspirar nos seguintes slides de instruções.

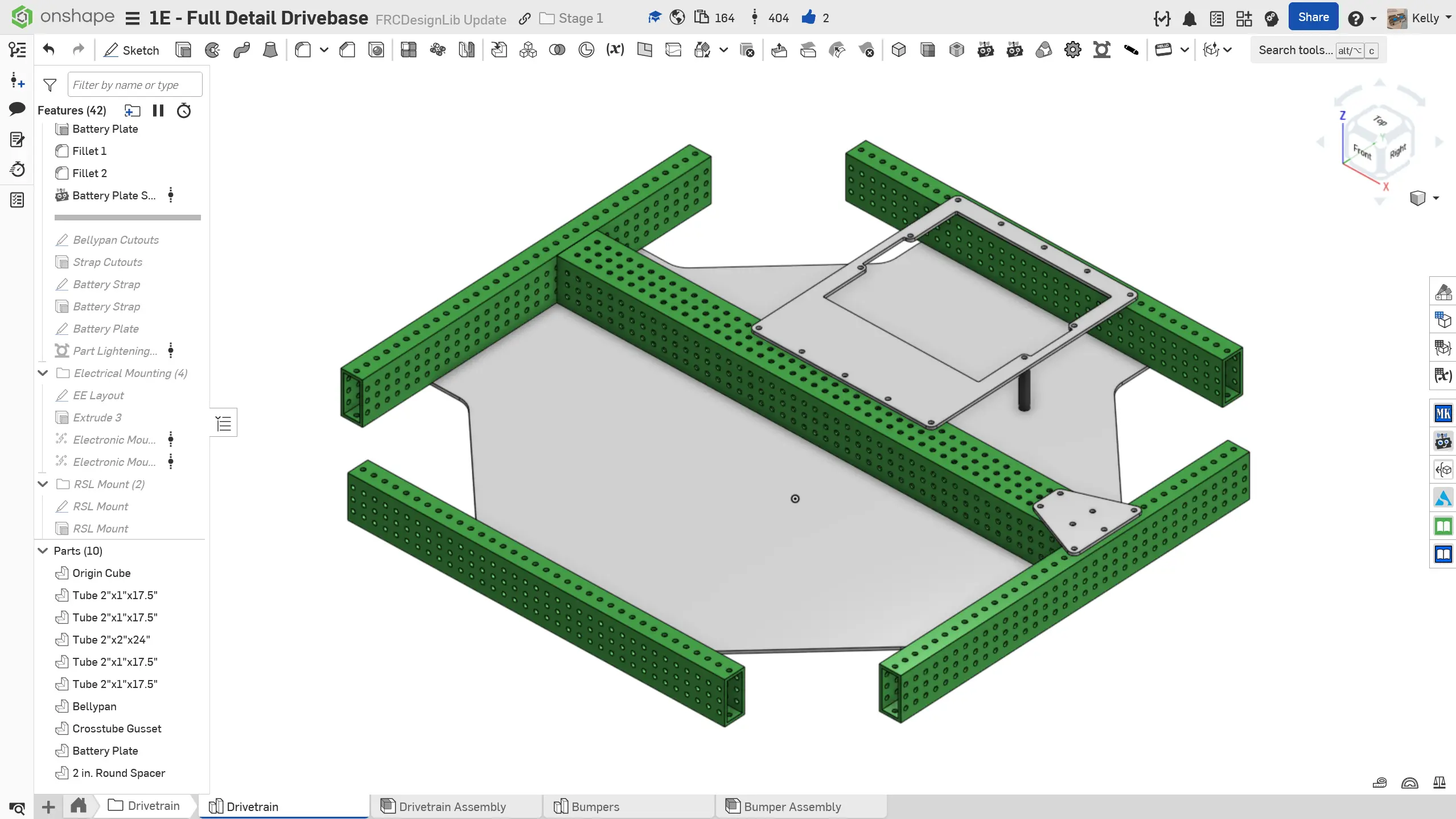

Suporte de bateria concluído com furos de fixação, recorte da cinta no bellypan e a cinta.

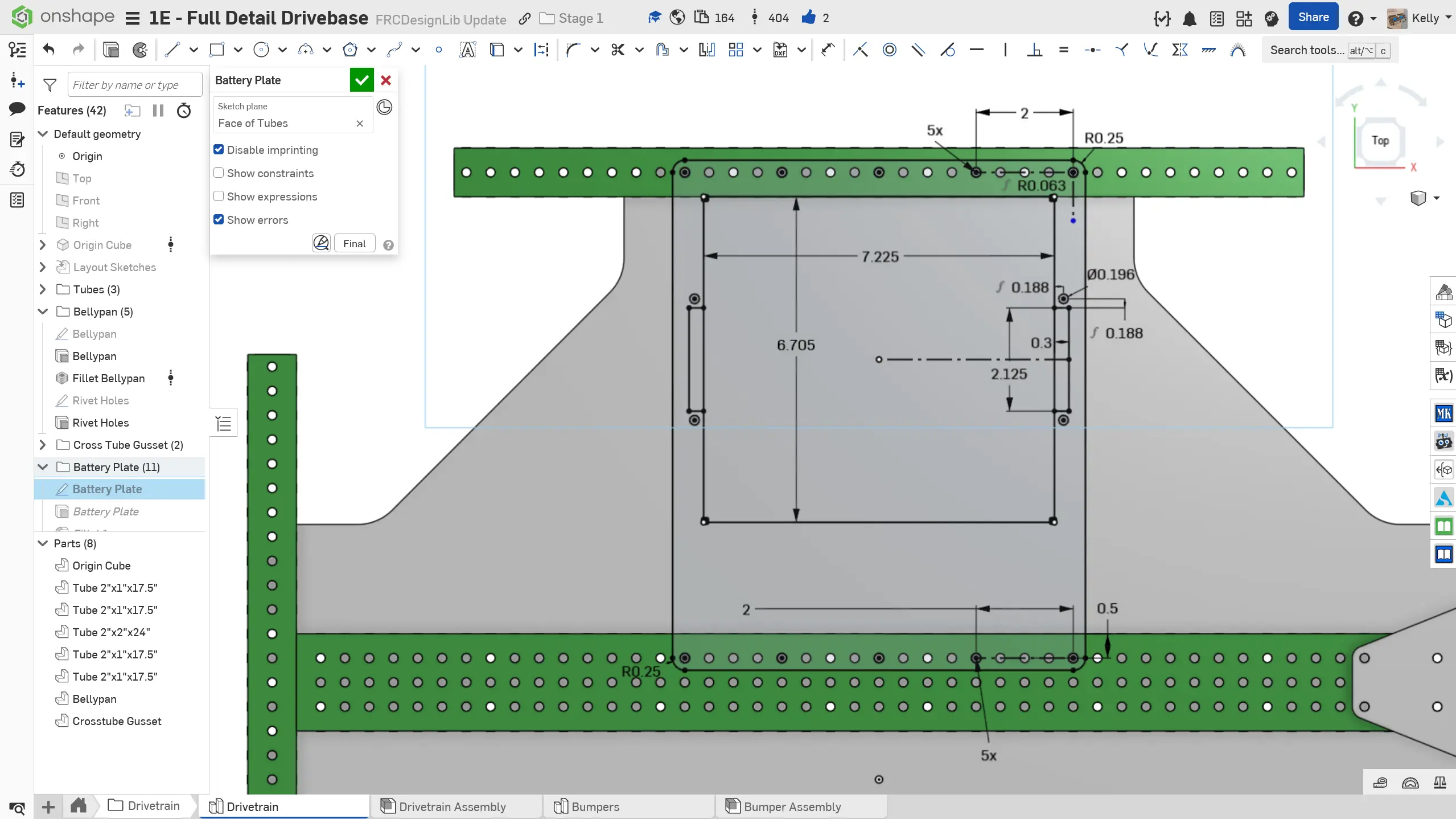

Disposição da bateria e da placa de suporte da bateria. Para acomodar a bateria com filetes de 1/16” de raio nos cantos internos, o recorte deve ter cerca de 6,705” x 7,225”.

Chapa de alumínio de 1/8” de espessura é uma ótima opção para esta peça. Adicione também espaçadores de 3/8” de diâmetro para fixá-la ao bellypan.

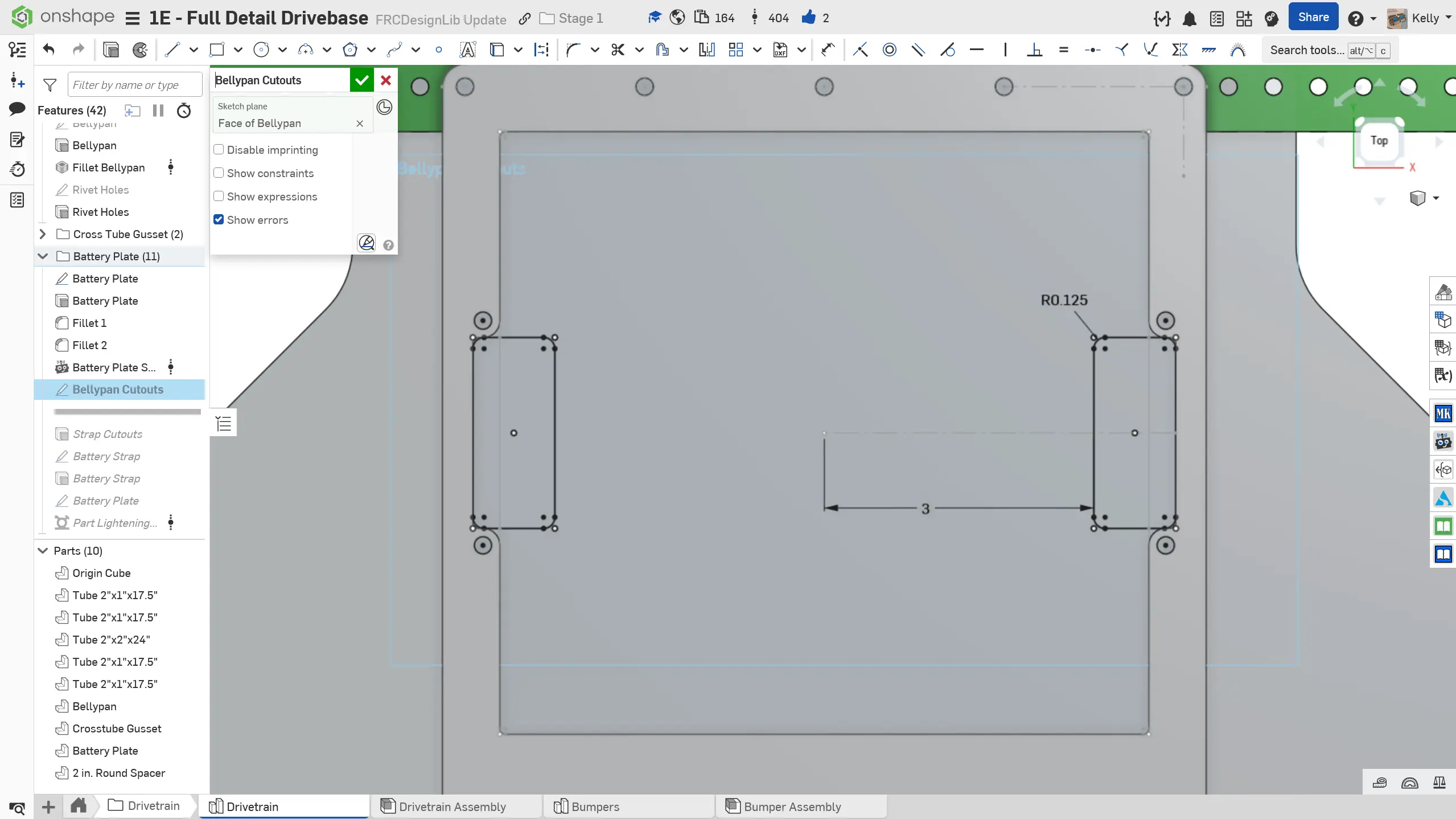

Adicione os furos de montagem e o recorte para a cinta da bateria no bellypan.

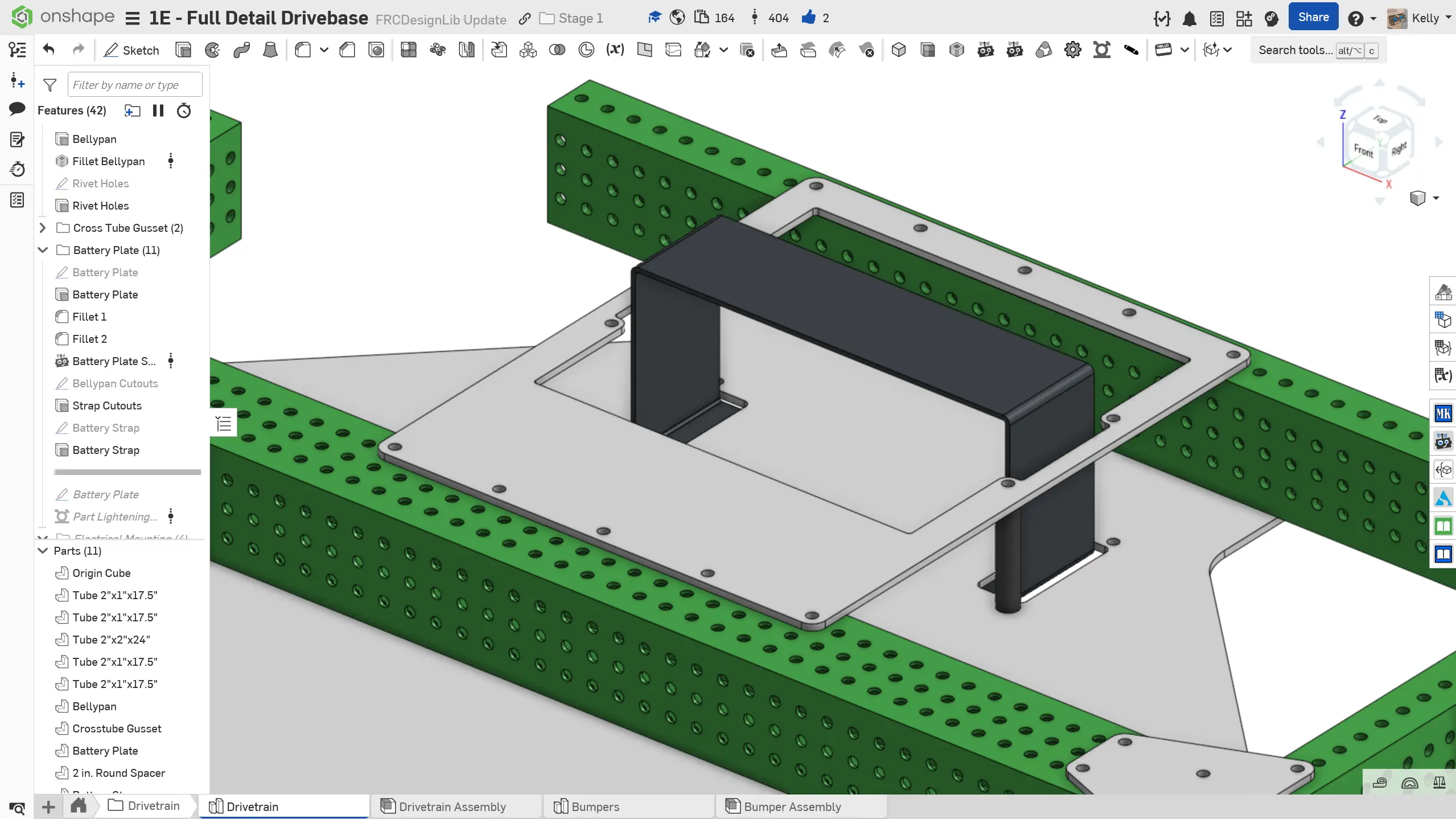

Opcionalmente, modele a cinta da bateria.

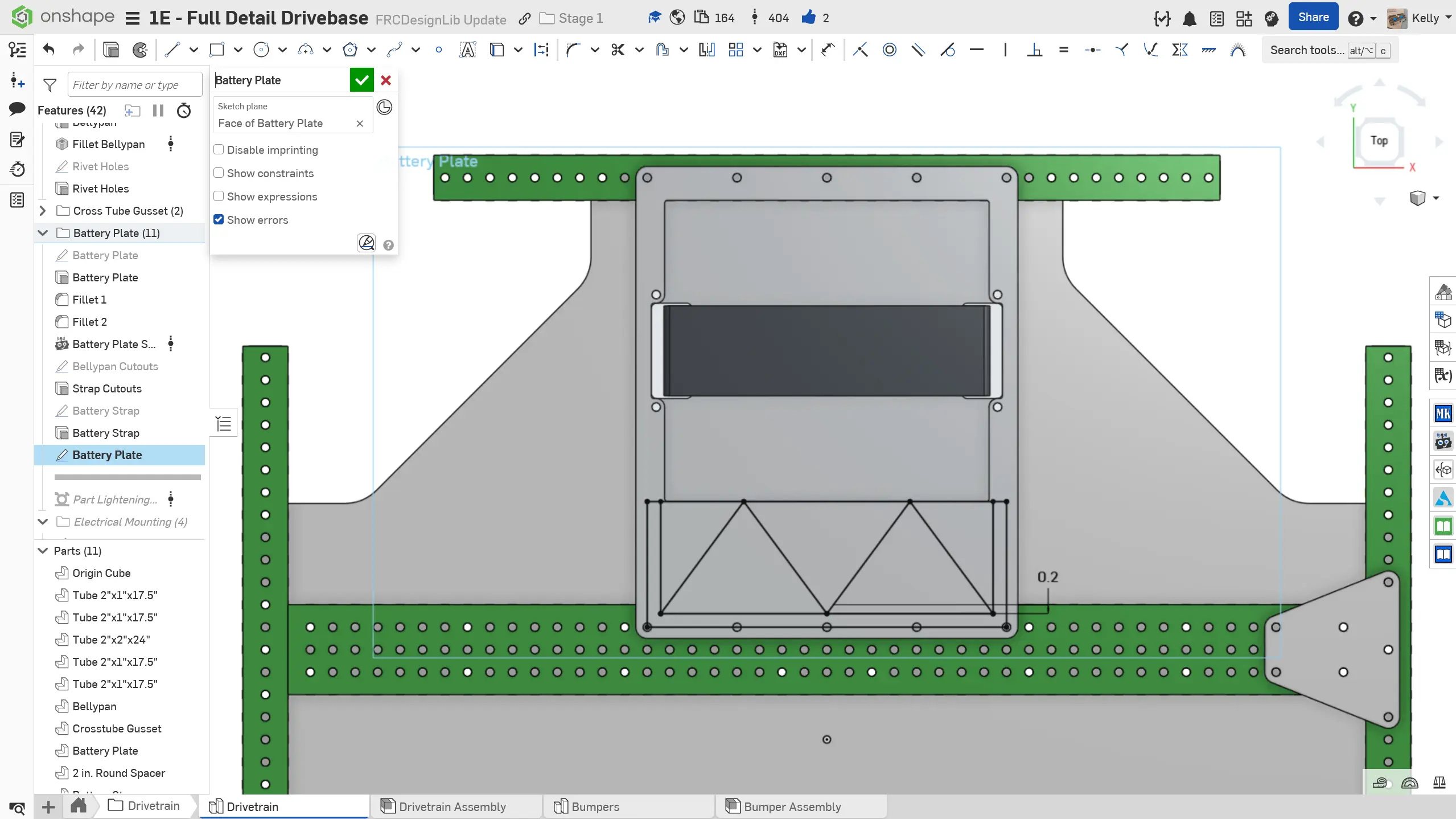

Opcionalmente, faça o alívio de peso (pocketing) no suporte da bateria. Recomenda-se usar nervuras de 0,2” de largura.

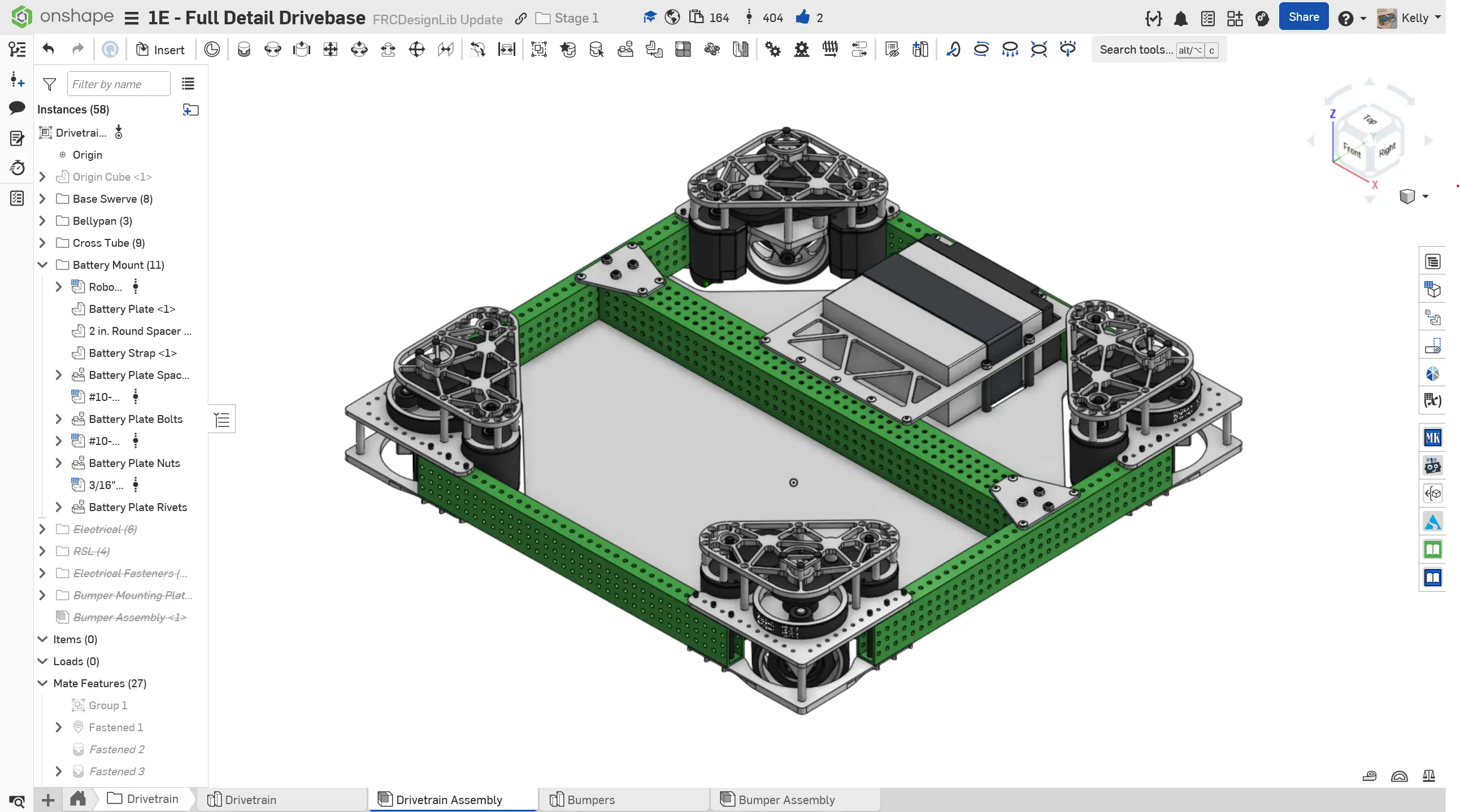

Insira o suporte da bateria, os espaçadores e a bateria na montagem. Não se esqueça de organizar sua árvore de features, nomear suas peças, atribuir materiais e organizar a árvore de instâncias da montagem.

Suporte de bateria concluído com furos de fixação, recorte da cinta no bellypan e a cinta.

Disposição da bateria e da placa de suporte da bateria. Para acomodar a bateria com filetes de 1/16” de raio nos cantos internos, o recorte deve ter cerca de 6,705” x 7,225”.

Chapa de alumínio de 1/8” de espessura é uma ótima opção para esta peça. Adicione também espaçadores de 3/8” de diâmetro para fixá-la ao bellypan.

Adicione os furos de montagem e o recorte para a cinta da bateria no bellypan.

Opcionalmente, modele a cinta da bateria.

Opcionalmente, faça o alívio de peso (pocketing) no suporte da bateria. Recomenda-se usar nervuras de 0,2” de largura.

Insira o suporte da bateria, os espaçadores e a bateria na montagem. Não se esqueça de organizar sua árvore de features, nomear suas peças, atribuir materiais e organizar a árvore de instâncias da montagem.
