1A: Fundamentos do Onshape - Seção 2

Exercício 4: Chapa de Fixação de Motor

Neste exercício, você modelará uma chapa simples para fixação de um motor elétrico. O processo será direto e intuitivo, pois segue a mesma lógica dos gussets e placas criados anteriormente.

Para começar, abra o Part Studio “Exercise 4: Motor Mounting” dentro da pasta “Section 2” no documento de exercícios.

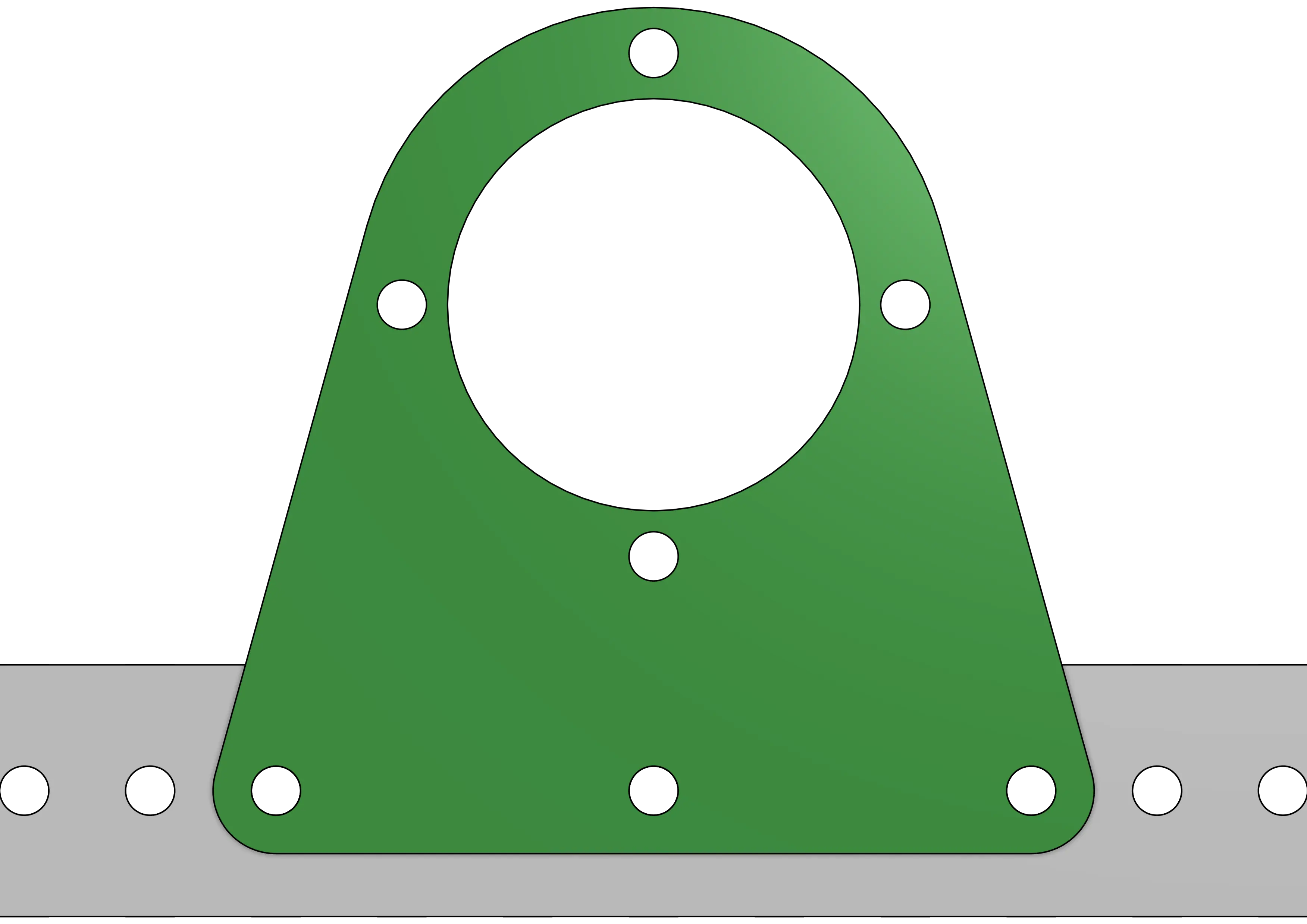

Utilizando a imagem de referência e as medidas indicadas abaixo, desenhe o sketch e extrude a chapa de fixação do motor na face frontal do tubo fornecido:

• Crie um círculo de 2,5” de diâmetro acima do tubo com linhas de construção tracejadas (Construction - tecla Q) para representar o volume do motor.
• O recorte central na chapa tem diâmetro de 1,25”, e todos os furos de parafuso têm diâmetro de 0,196” (furo passante com folga padrão para parafusos #10-32, a medida mais comum em robôs de FRC).
• Utilize a ferramenta de padrão circular (Circular Pattern) para gerar os 4 furos de montagem do motor distribuídos em um círculo de furação (bolt circle) de 2” de diâmetro.
• O arco superior da chapa deve ser coincidente com o círculo tracejado do motor. Dimensione a posição do motor em relação ao tubo estrutural para garantir folga mecânica segura.

Fluxo de Chapas com Motores

Lembre-se do fluxo adaptado para componentes de transmissão:

1. Defina completamente a geometria de construção para os elementos mecânicos (motores, engrenagens, correias, polias) — isso será aprofundado no Estágio 1B.
2. Defina os furos centrais com folga, furos de rolamento e furos de parafusos de fixação.
3. Conclua o contorno externo da chapa desenhando arcos tangentes em torno desses furos.

Concluiu?

Retorne ao Part Studio do Exercício 3 da Seção 2 e tente projetar um suporte de motor em algum ponto da superestrutura.

Assim que finalizar a chapa de fixação do motor, avance para a Seção 3 para aprender sobre montagens (Assemblies)!
