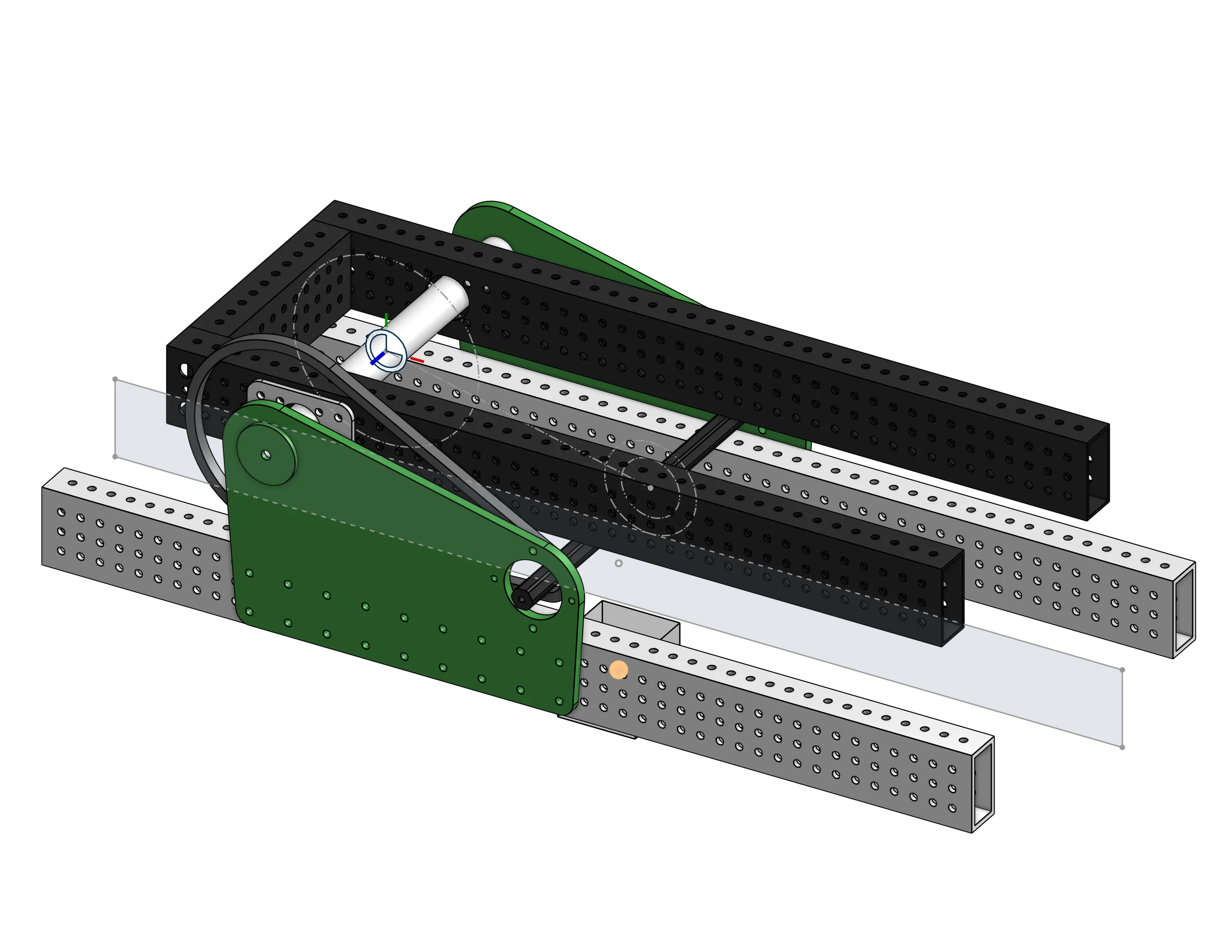

Part Studio

Crie um mate connector no ponto de rotação do pivô no layout sketch principal, com propriedade (owner) atribuída ao Origin Cube. Ele será utilizado na montagem de nível superior para definir o movimento de rotação entre os subconjuntos.
Crie os tubos da barra transversal estrutural.
Crie as placas de apoio do pivô (torres).
Crie a corrente e o eixo hex usando Featurescripts.
Crie o tubo do dead axle, o espaçador e a arruela.
Crie os tubos do braço, incluindo os furos de acesso para parafusos internos.
Crie a placa de espaçamento para afastar o sprocket do braço.
Nomeie e atribua materiais e aparências a todas as suas peças.

Nota

Procure criar pastas para agrupar features relacionadas enquanto modela o mecanismo! É muito mais simples e produtivo fazer isso durante o processo de modelagem do que deixar toda a limpeza e organização para o final.
