Atrito e Eficiência

Atrito e Eficiência (Friction & Efficiency)

O atrito dissipa energia mecânica valiosa convertendo-a em calor e impondo uma carga de torque desnecessária aos motores. O atrito mecânico excessivo impede o flywheel de alcançar a rotação desejada, causa inconsistências graves nos tiros e pode sobreaquecer ou queimar os motores.

Minimizando o Atrito

Abaixo estão práticas fundamentais que devem ser seguidas para mitigar o atrito mecânico.

Tensão de Correia

Reduza ligeiramente a tensão da correia encurtando a distância de centro a centro calculada em cerca de 0,01” a 0,02” (center-to-center tension drop) para diminuir perdas por atrito e aumentar a eficiência do sistema.

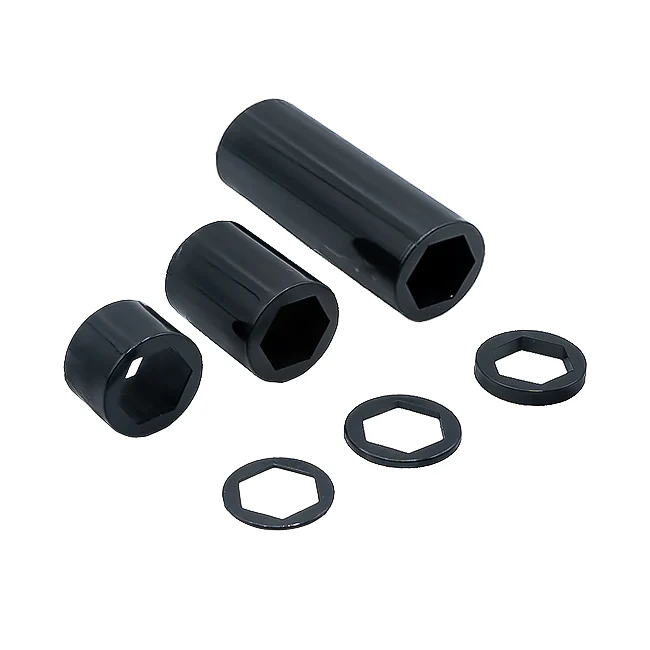

Espaçadores

Use sempre espaçadores entre componentes giratórios e rolamentos. Peças móveis nunca devem encostar ou esfregar na pista externa (outer race) do rolamento.

Suporte de Eixo

Nunca hiper-restrinja eixos mecânicos utilizando mais de 2 pontos fixos de apoio de rolamento no mesmo eixo reto; desalinhamentos mínimos de usinagem geram um atrito colossal e travamento dos rolamentos.

Exemplo

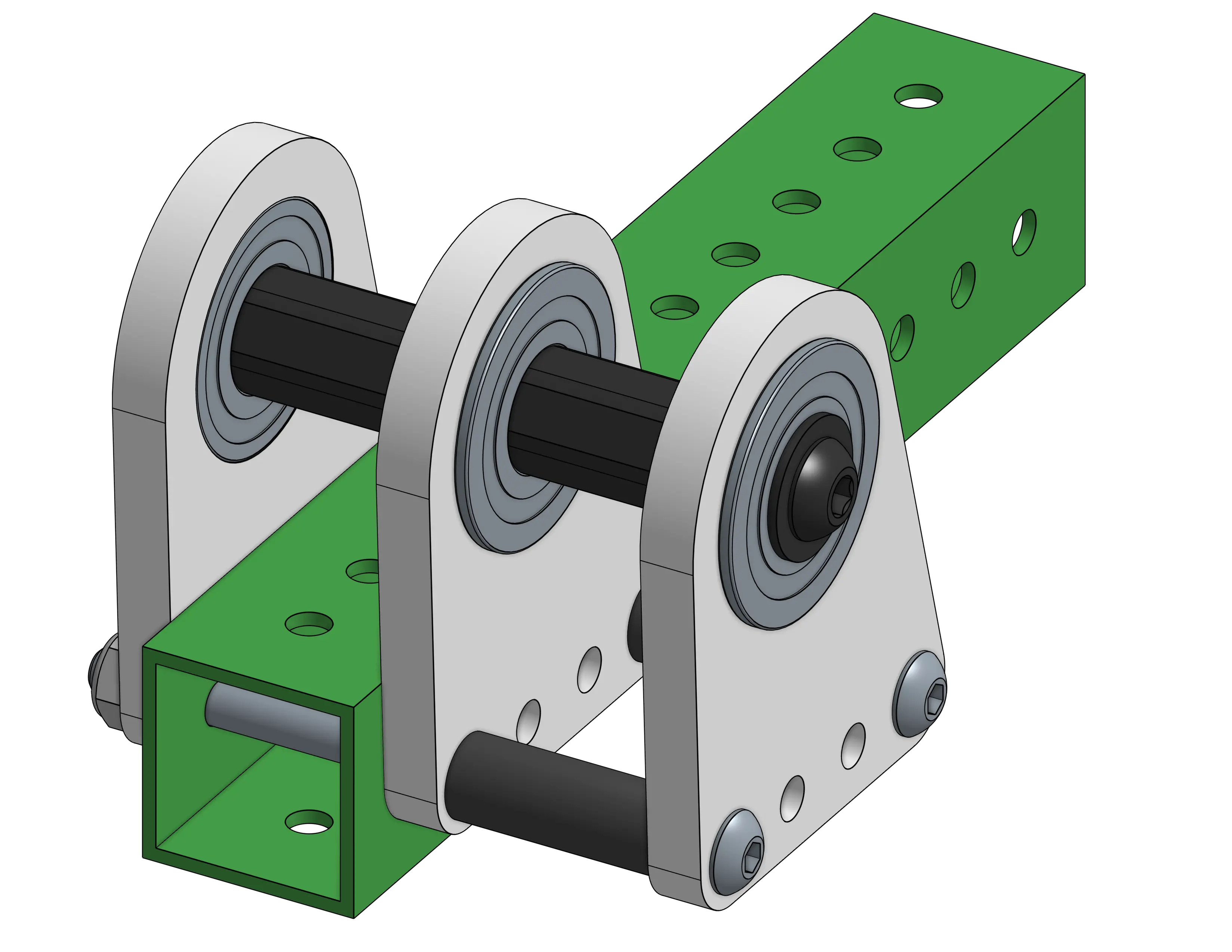

Exemplo de um eixo hiper-restringido por ter um rolamento fixo no meio do eixo além das pontas.

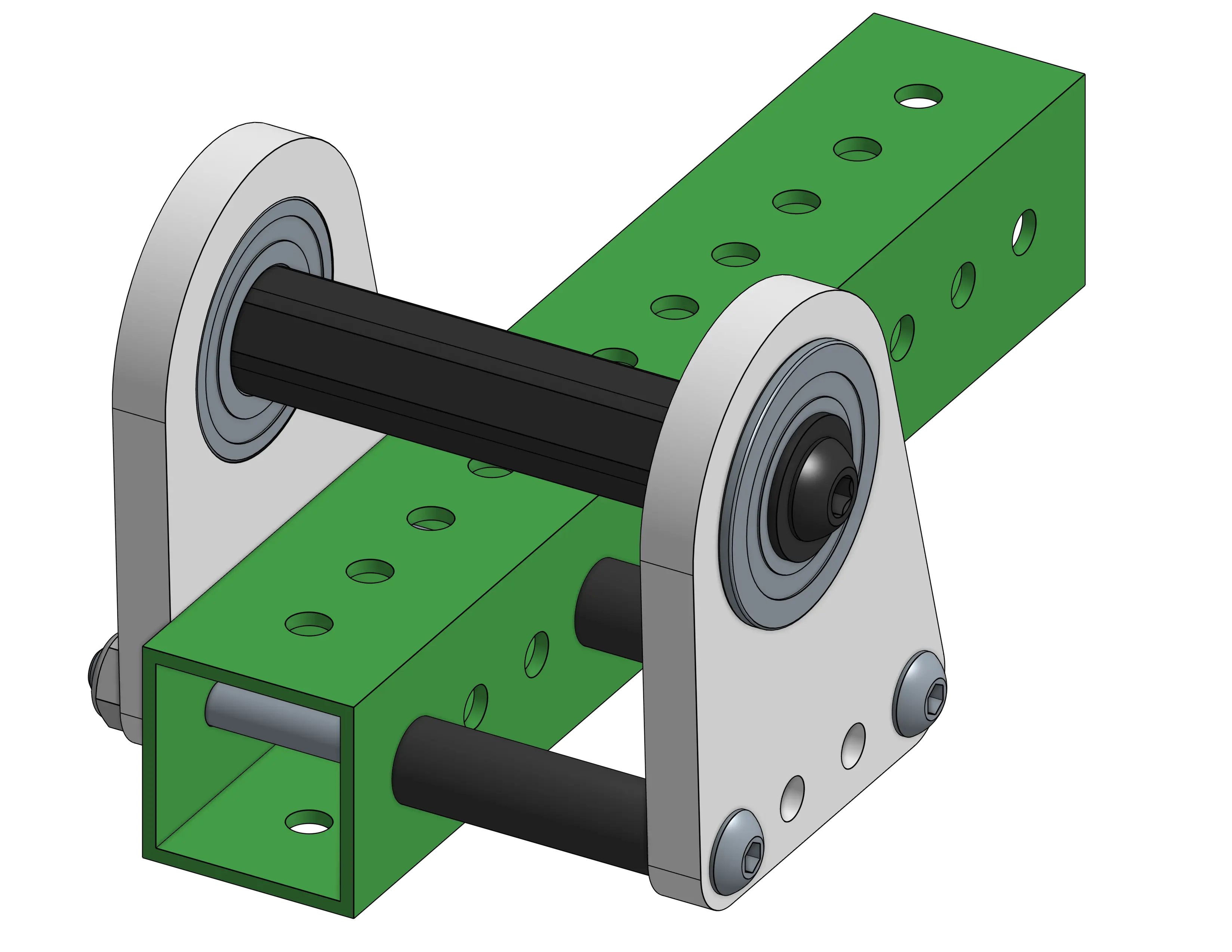

Exemplo de um eixo devidamente apoiado utilizando apenas dois rolamentos fixos nas extremidades.

Eixos Empenados (Bent Shafts)

Eixos tortos ou empenados destroem a eficiência mecânica. Evite empenamentos minimizando balanços em balanço (cantilever excessivo) e assegurando o alinhamento rigoroso dos furos de rolamentos. Mantenha as polias de alto esforço sempre o mais próximo possível dos mancais/rolamentos.

Acúmulo de Tolerâncias (Tolerance Stackup)

Minimize o acúmulo de erros de tolerância, que ocorre quando múltiplas peças e montagens intermediárias se conectam em cadeia gerando desalinhamento. Sempre que possível, mantenha o percurso completo da correia na mesma placa estrutural de referência usinada em CNC única. No projeto deste shooter, uma placa lateral única contendo todos os furos de rolamento e distâncias C-C reduz drasticamente o tolerance stackup.

Rodas de Diâmetro Maior

Rodas de shooter maiores exigem rotações (RPM) menores para atingir a mesma velocidade linear periférica, o que reduz o atrito e a vibração em todo o conjunto motriz. Além disso, aplicar reduções adequadas aos motores permitindo que trabalhem em rotações saudáveis preserva os enrolamentos e a vida útil do motor.

Último Recurso

Se for estritamente necessário em um mecanismo com atrito residual difícil de eliminar, adicione mais um motor ao shooter. Essa é a maneira mais simples e comprovada de lidar com perdas térmicas e de atrito quando você precisa de um mecanismo confiável sem redesenhar tudo do zero.

Nota

Essas diretrizes práticas para reduzir atrito se aplicam a absolutamente qualquer transmissão de potência na FRC.
