Montagem

Montagem (Assembly)

Assim como no pivô em dead axle, este subsistema é composto por uma porção estática e uma porção móvel articulada. Novamente, queremos separá-las em montagens rígidas (sem movimento interno livre) e depois reuni-las na montagem de nível superior.

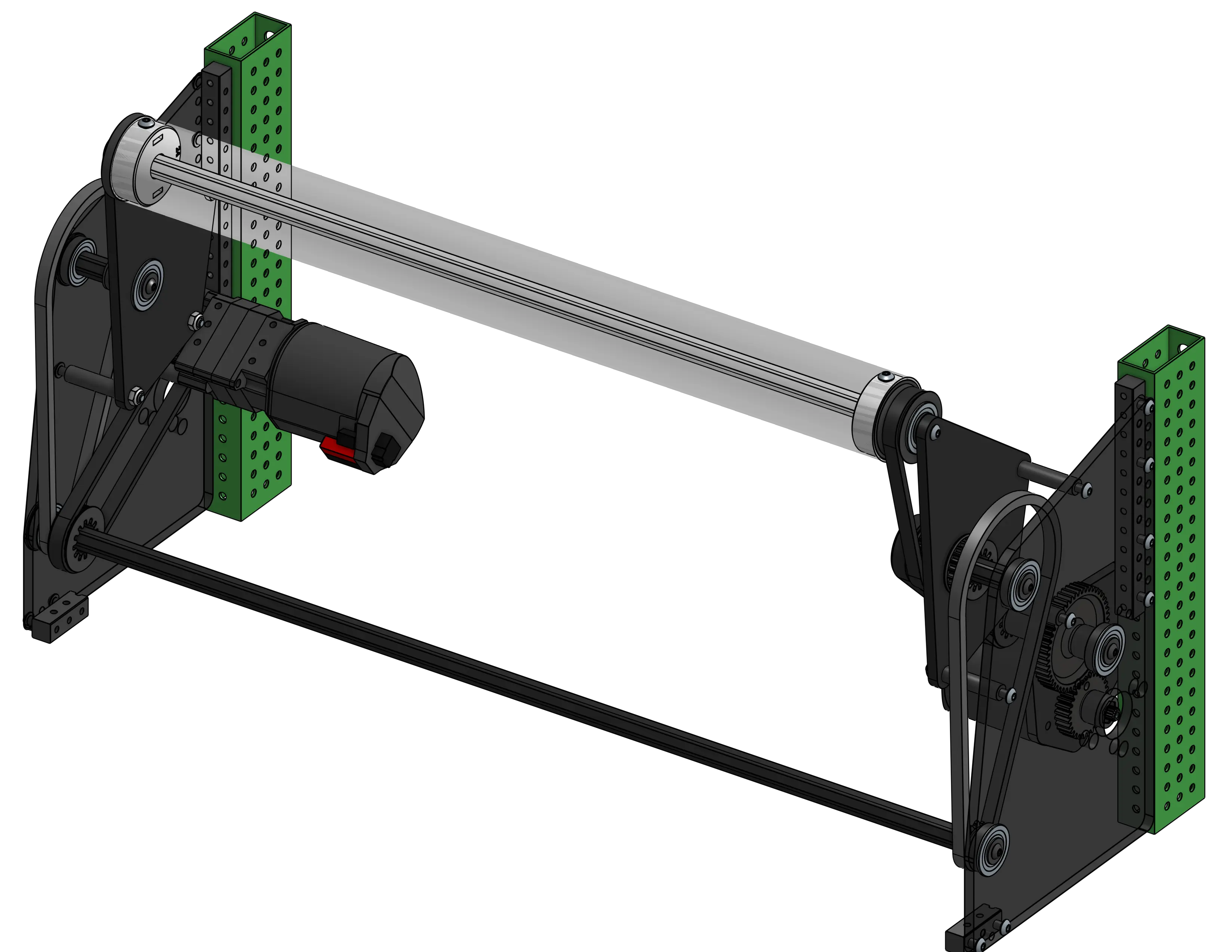

Montagem da Base (Base Assembly)

Crie uma montagem para as partes estáticas, insira as peças e o Origin Cube do part studio com a marca de seleção verde e agrupe-as com Group Mate. Fixe o Origin Cube na origem com Fasten Mate. Adicione as demais peças do part studio, da FRCDesignLib e do Standard Content, utilizando Replicate e padrões sempre que possível.

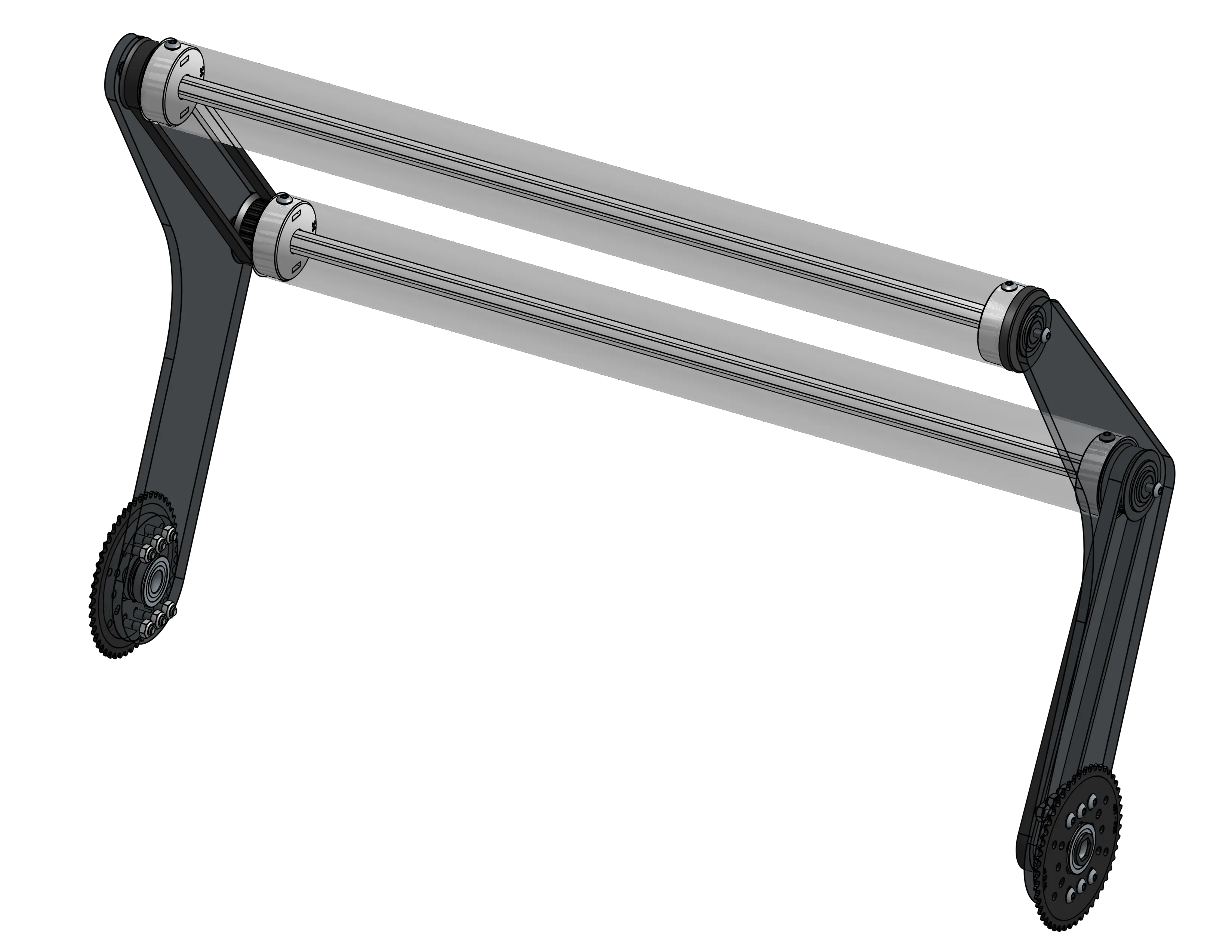

Montagem dos Braços (Arm Assembly)

Crie uma montagem para os braços do intake e repita o procedimento acima para concluir o conjunto e torná-lo rígido. Para os roletes, insira-os a partir da FRCDesignLib (Latheless Roller).

Montagem de Nível Superior (Top Level Assembly)

Agora crie uma montagem de nível superior e insira a montagem estática (fixando seu Origin Cube na origem da montagem) e a montagem dos braços do intake. Crie um mate do tipo Revolute entre os mate connectors dos Origin Cubes de ambas as montagens e adicione limites angulares de curso. Isso conclui a montagem completa do intake slapdown.
