1A: Fundamentos do Onshape - Seção 2
Exercício 3: Gussets e Placas da Superestrutura
Seção intitulada “Exercício 3: Gussets e Placas da Superestrutura”Neste exercício você combinará todas as habilidades desenvolvidas até aqui e aprenderá a utilizar as ferramentas de padrão linear (Linear Pattern) e espelhamento (Mirror) para economizar tempo ao modelar furações e geometrias repetitivas.
Para começar, abra o Part Studio “Exercise 3: Gusset Practice” na pasta “Section 2” do seu documento de exercícios.

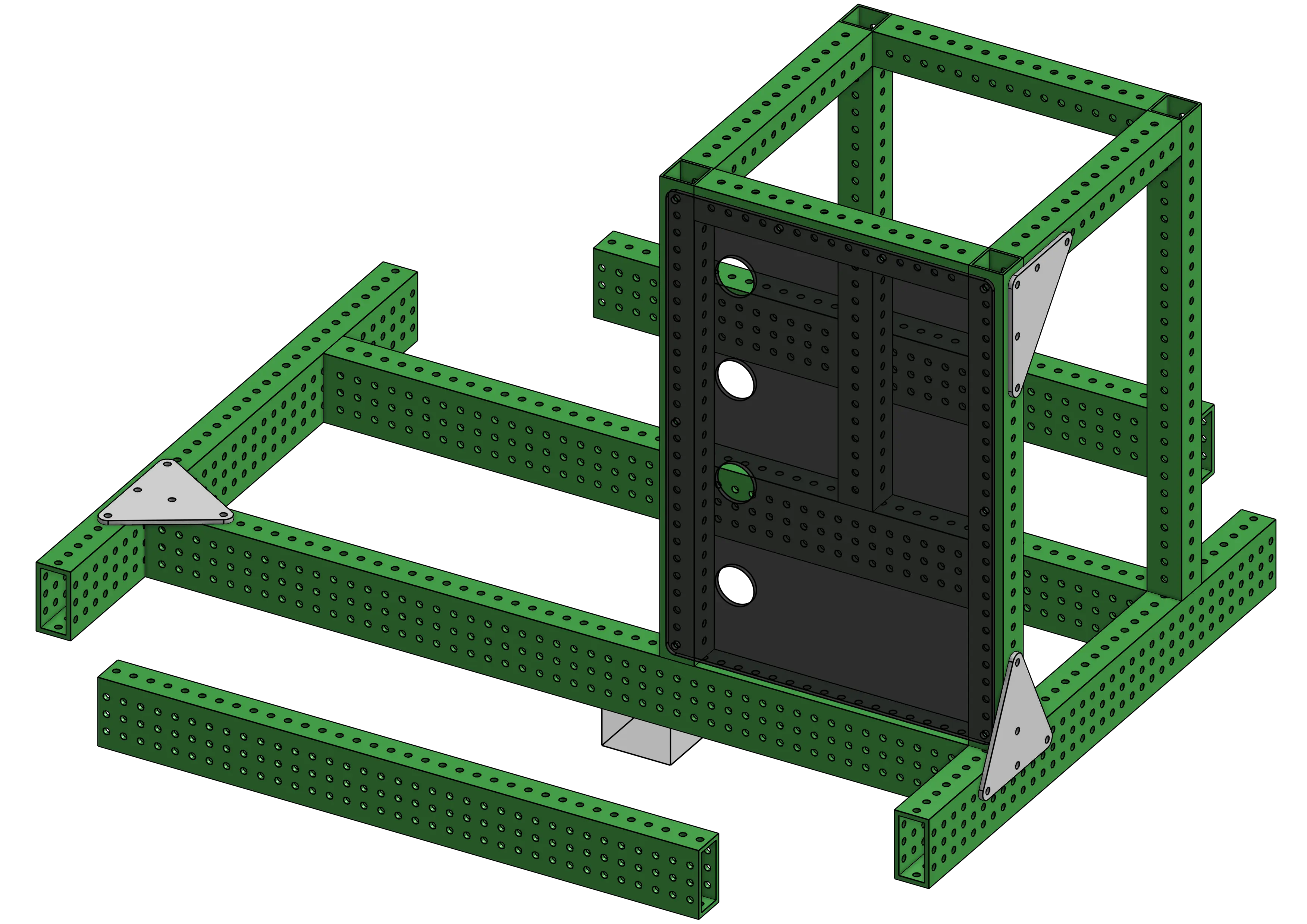

Com base na imagem de referência abaixo, modele os três gussets da torre e a placa lateral maior em policarbonato.
Nenhuma cota dimensional arbitrária foi fornecida: seja deliberado sobre onde ancorar suas dimensões e restrições para definir completamente seus sketches (linhas pretas). Pense no futuro: se houvesse roletes, polias ou motores nesta área, como você dimensionaria a chapa para garantir folga adequada?
- Para os gussets e para a placa, projete no máximo 1 furo por tubo com a ferramenta
Use(U) — e utilize o padrão linear (Linear Pattern) para gerar os demais furos com espaçamento de 0,5”. - Use a ferramenta de espelhamento (
Mirror) para replicar os furos da esquerda para a direita em vez de criar outro padrão linear.
As duas matérias-primas mais comuns em chapas na FRC são o alumínio (geralmente ligas 6061-T6) e o policarbonato (polímero de engenharia transparente). Usamos alumínio em vez de aço devido à sua excelente relação resistência/peso. Já o policarbonato (“polycarb”) é muito mais leve, flexível e imune a estilhaçamento por impactos violentos.
Quando finalizar os três gussets e a placa lateral, avance para o próximo exercício.
